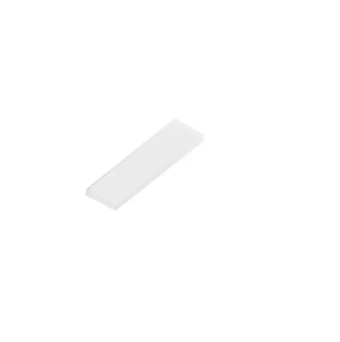

半导体级CVD单晶金刚石

半导体级CVD单晶金刚石

直接联系

上海征世科技股份有限公司

上海

产品规格型号
参考报价:

面议

品牌:

上海征世

型号:

半导体级CVD单晶金刚石

关注度:

413

产品介绍

目前,第四代半导体材料主要是以金刚石(C)、氧化镓(Ga2O3)、氮化铝(AlN)为代表的超宽禁带(UWBG)半导体材料,禁带宽度超过4.0 eV。相对于硅材料(**代)、氮化镓(第三代)、碳化硅(第三代)等,金刚石半导体材料的禁带宽度高,**优势在于更高的载流子迁移率、更高的击穿电场、更大的热导率。金刚石具有室温下**的热导率,可以满足未来大功率、强电场和抗辐射等方面的需求,是制作功率半导体器件的理想材料,在智能电网、轨道交通等领域有着广阔的应用前景。


饱和漂移速度 /
(×107 cm/s)
载流子迁移率 /
(cm2/Vs)



半导体材料禁带宽度/eV电子空穴电子空穴击穿场强/ (MV/cm)介电常数导热率/(W/mK)
Si1.11.10.81 5004500.311.9150
4H-SiC3.21.91.21 0001202.59.66490
GaN3.452.5-1 50020058.9130
Ga2O34.92-300-89.9323
金刚石5.472.51.44 5003 800105.72 200
