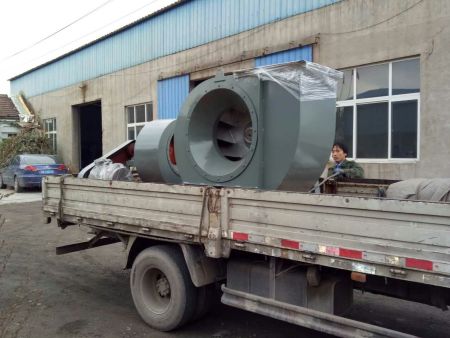

防爆离心通风机介绍

防爆离心通风机主要由：叶轮、机壳、联轴器、轴。 叶轮是产生风压和传递能量的主要作功部件；机壳主要用来引入气体和排出气体，同时将气体的部分动能变为压力能；联轴器用来连接电机和风机，传递力矩。

防爆离心通风机主要由叶轮、机壳、进风口、调节门及传动部分组成。

(1)叶轮  由12个后倾翼形叶片焊接于弧形的轮盖与平板形的轮盘中间，由于采用了机翼形叶片，保证了风机的高效率、低噪声、高强度。叶轮经静、动平衡校正运转平稳。同一机号的通、引风机叶轮结构相同。

(2)机壳  机壳是用普通钢板焊接而成的蜗形体。风机的机壳制成整体结构。对于引风机，在蜗形板上开有清灰门，同时适当加厚，以防烟灰磨损，延长其使用寿命。

(3)进风口  为收敛流线形的整体结构，用螺栓固定在机壳入口侧。

(4)调节门  用来调节风机流量大小的装置。由13片花辫式叶片组成，均轴向安装在进风口前面。由于采用了外部传动的结构，转动灵活方便。调节范围由90°(全闭)到0°(全开)。调节门的扳把位置，从进风口方向看，在右侧。对于右旋风机，扳把由下往上推是由全闭到全开方向；对于左旋风机，扳把由上往下拉是由全闭到全开方向。

(5)传动组  由主轴、轴承箱，联轴器等组成。主轴由优质钢制成。采用滚动轴承水冷整体轴承箱。因此，需加装输水管，耗水量因环境温度的不同而异，一般按0.5~1m3/h考虑。轴承箱上装有温度计和油位指示器。
