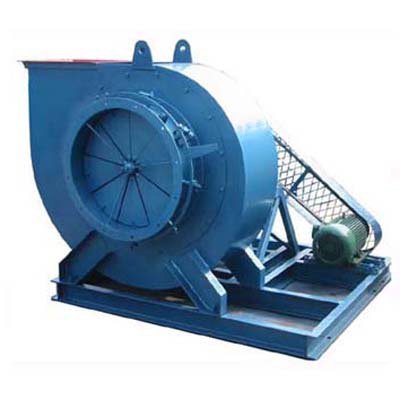

Y8-39、Y9-38型锅炉离心引风机

Y8-39、Y9-38型

直接联系

河南省鸿基鼓风机有限公司.

产品规格型号

参考报价：

面议

型号：

Y8-39、Y9-38型

关注度：

3025

范围（量程或细度）：

创新点：

国家经委和机械工业部推使用的高效节能产品，具有效率高、噪音低、性能曲线平坦、高效区宽广的特点。

应用行业：

适于配有省煤器（予热器）和消烟除尘装置，是由原机械工业部风机节能组组织全国风机行业联合设计

产品介绍

Y8-39、Y9-38型锅炉离心引风机 - 风机用途

Y8-39/Y9-38两系列锅炉离心引风机，是为了使用工业锅炉在变工况运行时，引风机能在高效区工作，达到节能目地而设计的。
适于配有省煤器（予热器）和消烟除尘装置，是由原机械工业部风机节能组组织全国风机行业联合设计，国家经委和机械工业部推使用的高效节能产品，具有效率高、噪音低、性能曲线平坦、高效区宽广的特点。5～35吨/时的工业锅炉选用，心进气条件相似、性能又相适应者均可选用，但**温度不得超过250℃。
　　在引风机前必须加装除尘效率不低85％除尘装置，以降低进入风机的烟气含尘量，不但可以减少烟气对环境的污染，而且且降低了烟尘对风机的磨损，有利于延长风机的寿命。

Y8-39、Y9-38型锅炉离心引风机 - 风机型式

当前工业锅炉系列较多，燃用煤质优劣悬殊，配用的除尘器、省煤器阻力不一，所需的引风机的风量、风压差异较大，考虑到风机的经济性和适用性，故提供Y8-39和Y9-38型两个系列风机供用户选用。机号相同的两个系列风机的连接与安装尺寸均相同。

1、Y8-39/Y9-38为单吸入式，机号有№4、4.5、5、5.6、6.3、7.1、8、10、11.2、12.5、14、16等十二种。

2、Y8-39/Y9-38可制成顺时针旋转（右旋）和逆时针旋转（左旋）二种型式。
3、Y8-39/Y9-38的出口位置以机壳的出口角度表示。不论“左”“右”旋风机均可制成0°、45°、90°、135°、180°、225°六种角度。

Y8-39、Y9-38型锅炉离心引风机 - 结构特点

风机由叶轮、机壳、进风口、传动组、调节门等部件组成；

1、叶轮---材料为16Mn,长短相间前成弯曲叶片，叶轮成型后经静动平衡校正，因此运行平稳可靠。

2、机壳---用钢板焊接成蜗形整体。在蜗板上开有清灰门，以便清除叶片和机壳内的积灰，保证叶轮的平衡性和气动性能。
3、进风口--进风口为收敛式整体结构，用螺栓与前盖板组固定。

4、传动组-- 由主轴，水冷轴承箱、联轴器组成。

主轴由优质钢制成，采用滚动轴承，轴承箱有整体式和剖分式两种形式。No.4-6.3采用整体式轴承箱，No.7.1-16采用剖分式轴承箱。

5、调节门--用以调节风机流量大小的装置。

Y8-39、Y9-38型锅炉离心引风机 - 性能参数

型号 No	转速 /min	序号	全压 Pa	流量 m³/h	效率 %	内功率 KW	所需功率 KW	配套电动机
型号 No	转速 /min	序号	全压 Pa	流量 m³/h	效率 %	内功率 KW	所需功率 KW	型号	功率KW
4D	2900	1	2275	3297	77.5	2.69	3.5	Y132S1-2	5.5
		2	2334	3846	81.5	3.06	4.0
		3	2334	4396	82.6	3.45	4.5
		4	2294	4945	82.0	3.84	5.0	Y132S2-2	7.5
		5	2226	5495	80.0	4.25	5.5	Y132S2-2	7.5
4.5D	2900	1	2873	4694	77.5	4.83	6.3	Y160M1-2	11
		2	2951	5477	81.5	5.51	7.2
		3	2961	6259	82.6	6.23	8.1
		4	2912	7042	82.0	7.32	9.5
		5	2814	7824	80.0	7.64	9.9
5D	2900	1	3550	6439	77.5	8.19	10.7	Y160M2-2	15
		2	3648	7513	81.5	9.34	12.1	Y160M2-2	15
		3	3658	8586	82.6	10.56	13.7	Y160L-2	18.5
		4	3589	9659	82.0	11.74	15.3
		5	3481	10733	80.0	12.97	16.9
5.6D	2900	1	4452	9047	77.5	14.43	18.8	Y200L1-2	30
		2	4570	10555	81.5	16.44	21.4
		3	4579	12063	82.6	18.58	24.1
		4	4511	13571	82.0	20.74	27.0	Y200L2-2	37
		5	4364	15079	80.0	22.85	29.7	Y200L2-2	37
6.3D	1450	1	1402	6441	77.5	3.24	4.2	Y132S-4	5.5
		2	1441	7514	81.5	3.69	4.8	Y132S-4	5.5
		3	1451	8588	82.6	4.19	5.4	Y132M-4	7.5
		4	1422	9661	82.0	4.65	6.0
		5	1372	10735	80.0	5.11	6.6
6.3D	2900	1	5639	12882	77.5	26.04	33.8	Y225M-2	45
		2	5786	15029	81.5	29.64	38.5	Y225M-2	45
		3	5805	17176	82.6	33.53	43.6	Y250M-2	55
		4	5707	19323	82.0	37.36	48.6	Y250M-2	55
		5	5521	21470	80.0	41.16	53.5	Y280S-2	75
7.1D	1450	1	1784	9219	77.5	5.89	7.7	Y160M-4	11
		2	1863	10756	81.5	6.83	8.9
		3	1873	12292	82.6	7.74	10.1
		4	1863	13829	82.0	8.73	11.3	Y160L-4	15
		5	1833	15366	80.0	9.78	12.7
		6	1794	16902	77.0	10.94	14.2
		7	1735	18439	74.0	12.01	15.6	Y180M-4	18.5
