M7-29型
面议
M7-29型
1907
--
用于向锅炉吹送煤粉,煤粉不能直接经过叶轮,否则叶轮极易磨损。蜗壳内部衬有护板,以便磨损后更换。轴承箱内存有润滑油,供轴承散热,并装有冷却水管,以冷却润滑油。

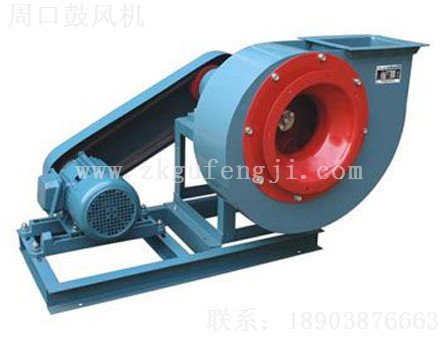

M7-29型煤粉离心风机 - 风机用途
M7-29型煤粉离心风机是按热电站锅炉煤粉燃烧系统所需之性能设计的,用于向锅炉吹送煤粉,煤粉不能直接经过叶轮,否则叶轮极易磨损。蜗壳内部衬有护板,以便磨损后更换。轴承箱内存有润滑油,供轴承散热,并装有冷却水管,以冷却润滑油。
M7-29型煤粉离心风机 - 风机型式
1.M7-29型煤粉离心风机为单吸入式,由M7-29№11、12.5、13、14.5、16、17六个型号组成。
2. M7-29型煤粉离心风机分别制成顺时针旋转和逆时针旋转两种型式。从电动机一端正视,叶轮按顺时针方向旋转称为顺时针旋转风机,以“顺”表示;叶轮按逆时针方向旋转称为逆时针旋转风机,以“逆”表示。
3.风机的出口位置,以机壳的出风口角度表示,出风口角度从0°~225°共计16种规格。
M7-29型煤粉离心风机 - 结构特点
风机主要由叶轮、机壳、进风口、传动组等组成。
1.叶轮---有16片也有32片的,前向弯曲型,叶片、轮盖、轮盘全部16Mn制造,且途耐磨层,叶轮无叶扩压器,外缘**周速140m/s,叶轮成形后,经静、动平衡校正,故运转平稳。
2.机壳---由两部分组成,拆开后可向上吊出转子,便于检修。蜗壳板部分采用16Mn,提高耐磨性,其余部分用普通钢板焊接成蜗形壳整体。
3.进风口--做成收敛式流线型的整体结构,用螺栓固定在机壳入口侧。
4.传动组--有主轴、轴承箱、皮带轮等组成。主轴由优质钢制成,制成箱整体结构。采用滚动制成,滚动制成用制成润滑脂润滑。
特点
1.在性能方面完全能够代替原来的老型风机,并且其**效率达到81.2%,能大量节省电力。
2.对原来的材料(轮盖、轮盘、叶片)均采用了16Mn钢板,增加了耐磨涂层,延长了使用寿命。
3.传动部件(主轴除外)与老产品通用,基础尺寸保持与老产品一致(出风口0度除外)。
4.由于新风机的全压系数较大,所以其原来直径较小,圆周速度也小,因而提高了风机的工作稳定性。
M7-29型煤粉离心风机 - 性能参数
机号 NO |
转速 r/min |
流量 m3/h |
全压 Pa |
电动机 |
|
型号 |
功率KW |
||||
11.2 |
1450 |
11719 |
4535 |
Y200L-4 |
30 |
Y225S-4 |
37 |
||||
12.5 |
1450 |
16292 |
5649 |
Y225M-4 |
45 |
Y250M-4 |
55 |
||||
Y280S-4 |
75 |
||||
14 |
1450 |
22889 |
7086 |
Y280M-4 |
90 |
Y315S-4 |
110 |
||||
15 |
1450 |
28153 |
8134 |
Y315S-4 |
110 |
135 |
|||||
155 |
|||||
16 |
1450 |
34167 |
9255 |
155 |
|
180 |
|||||
225 |
|||||
17 |
1450 |
40982 |
10448 |
Y355-4 |
220 |
250 |
|||||
280 |
|||||
18 |
1450 |
48648 |
11713 |
Y355-4 |
280 |
315 |
|||||
Y400-4(6KV) |
355 |
||||
400 |
|||||
19 |
1450 |
57215 |
13051 |
Y400-4(6KV) |
400 |
450 |
|||||
500 |
|||||
20 |
1450 |
66733 |
14461 |
Y400-4 |
450 |
500 |
|||||
560 |
|||||
630 |
|||||
21 |
1450 |
77252 |
15967 |
Y450-4 |
630 |
(6KV) |
710 |
||||
900 |
