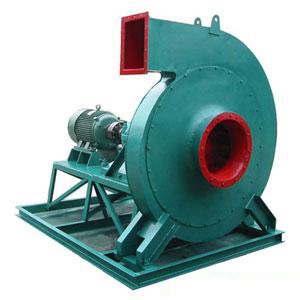

M6-29型
直接联系
河南省鸿基鼓风机有限公司.
面议
M6-29型
2832
--
具有耐磨损、效率高、噪声低、气体流动稳定性好、性能曲线平坦、高效区宽广、结构紧凑、维修方便等特点。
可用于输送物料、空气及无腐蚀、不自燃、不含黏性物质之气体，介质温度不超过80℃。
M6-29型煤粉离心风机 - 风机用途
M6-29型煤粉离心风机主要用于中小型火力发电厂锅炉制粉系统的强制通风，也可用于输送物料、空气及无腐蚀、不自燃、不含黏性物质之气体，介质温度不超过80℃。M9-26型煤粉离心风机用于煤粉输送。具有耐磨损、效率高、噪声低、气体流动稳定性好、性能曲线平坦、高效区宽广、结构紧凑、维修方便等特点。
M6-29型煤粉离心风机 - 风机型式
煤粉离心风机制成单吸入，有№12.5、13、14、15、16.5共6个型号，全部D式传动。M9-26型煤粉离心风机制成右旋转和左旋转两种型式。从传动组正视风机，如叶轮顺时针旋转称为右旋转，以“右”表示；逆时针旋转称为左旋转，以“左”表示。风机的出口位置以机壳的出风口角度表示。“左”“右”均可制成0度、45度、90度、135度、180度、225度共六种角度。
M6-29型煤粉离心风机 - 结构特点
煤粉离心通风机主要由叶轮、机壳、进风口、传动组等组成。
1.叶轮：有16片也有32片的，前向弯曲型，叶片、轮盖、轮盘全部16Mn制造，且途耐磨层，叶轮无叶扩压器，外缘**周速140m/s，叶轮成形后，经静、动平衡校正，故运转平稳。
2.传动组：有主轴、轴承箱、皮带轮等组成。主轴由优质钢制成，制成箱整体结构。采用滚动制成，滚动制成用制成润滑脂润滑。
3.机壳：由两部分组成，拆开后可向上吊出转子，便于检修。蜗壳板部分采用16Mn,提高耐磨性，其余部分用普通钢板焊接成蜗形壳整体。
4.进风口：做成收敛式流线型的整体结构，用螺栓固定在机壳入口侧。
M6-29型煤粉离心风机 - 性能参数
|
产品型号 |
转速 |
序号 |
全 压 Pa |
流量 m³/h |
电 动机 |
|
|
型 号 |
功率 kW |
|||||
|
13 D |
1450 |
1 |
8947～8614 |
37730～47162 |
JS-126-4 （3000V） |
190 |
|
2 |
8359～8075 |
51879～56595 |
JS-126-4 （380V） |
225 |
||
|
3 |
7722～7350 |
61311～66027 |
JS-127-4 （380V） |
260 |
||
|
14 D |
1450 |
1 |
10368～10221 |
47127～53018 |
JS-127-4 （3000V） |
230 |
|
2 |
9986～9349 |
58909～70690 |
JS-136-4 （3000V） |
300 |
||
|
3 |
8957～8526 |
76581～82473 |
JS-137-4 （3000V） |
350 |
||
|
15 D |
1450 |
1 |
11907 |
57968 |
JS-136-4 （3000V） |
300 |
|
2 |
11730～11466 |
65214～72460 |
JS-137-4 （3000V） |
350 |
||
|
3 |
11330 |
79706 |
JS-138-4 （3000V） |
410 |
||
|
4 |
10741 |
89652 |
JSQ-146-4 （3000V） |
430 |
||
|
5 |
10280～9790 |
94198～101444 |
JSQ-147-4 （3000V） |
500 |
||
