4-68系列6.3C
面议
4-68系列6.3C
3585
--
可用于一般工厂及大型建筑物的室内通风换气。即可用来输入气体,也可用来输出气体。所输送气体应为不超过80℃的空气和其他不自燃的对人体无害的、对钢铁材料无腐蚀性的气体。

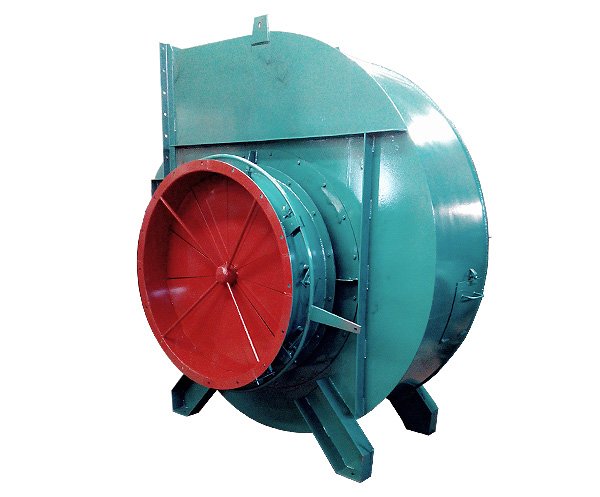

4-68系列 6.3C离心风机 - 风机用途
4-68离心通风机可用于一般工厂及大型建筑物的室内通风换气。即可用来输入气体,也可用来输出气体。所输送气体应为不超过80℃的空气和其他不自燃的对人体无害的、对钢铁材料无腐蚀性的气体。气体内不许含有粘性物质,所含的尘土及硬制颗粒物不大于150 mg/m3。
4-68系列 6.3C离心风机 - 风机型式
1、本风机制成单吸入,机号有:№2.8、3.15、3.55、4、4.5、5、6.3、8、10、12.5、16、20等十二个机号。
2、风机的出口位置,以机壳的出风口角度表示。“左”、“右”均可制成0°,45°,135°,180°,225°共六种角度。
3、每种风机又可制成右旋转或左旋转两种型式,从电动机一端正视,叶轮按顺时针方向旋转,称为右旋转风机,以“右”表示。按逆时针方向旋转,称为左旋转风机, 以“左”表示。
4、风机的传动方式:有A、B、C、D四种,№2.8-5采用A式,以电动机直联传动,风机的叶轮、机壳直接固定在电动机轴和法兰盘上(电动机用D2/T2型);N06.3-12.5采用悬臂支承装置,又分为C式(皮带传动皮带轮在轴承外侧)和D式(用联轴器联接传动)两种传动方式;№l6、20为B式悬臂支承装置,皮带传动,皮带轮在轴承中间。
4-68系列 6.3C离心风机 - 结构特点
1 、叶轮由12片倾翼形叶片焊接于曲线型轮盖于平板型的轮盘中间,均碳钢板制造,并经过静,动平衡校正,空气性能良好,效率高,运转平稳。
2、 进风口制成收敛式流线型整体结构,装于风机的侧面,与轴向平行的截面为曲线形状,能使气体顺利进入叶轮,且损失较小。
3、机壳是用优质碳钢板焊接而成的蜗形体。机壳做成两种不同形式,NO.2.8-12.5机壳做成整体,不能拆开,***6,20的机壳制成两开式,沿中分水平分为两半,用螺栓连接。
4、 传动部分由主轴,轴承箱,轴承,皮带轮或联轴器组成。
