9-12型
面议
9-12型
3168
--
也可作为各种熔炉、锻冶炉鼓风和输送无腐蚀性、不自燃、不含粘性物质之气体,其它性能相近者亦可选用,但输送介质的温度不得超过80℃,介质中所含尘土及硬质颗粒物不大于150mg/m³。

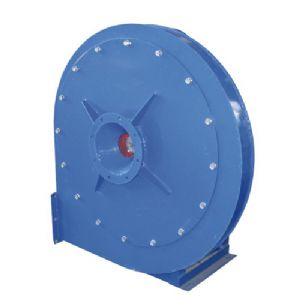

9-12型高压离心风机 - 风机用途
9-12型高压离心通风机是与熔化率为1、2、3、5、7t/h化铁炉配套的专用风机,也可作为各种熔炉、锻冶炉鼓风和输送无腐蚀性、不自燃、不含粘性物质之气体,其它性能相近者亦可选用,但输送介质的温度不得超过80℃,介质中所含尘土及硬质颗粒物不大于150mg/m³。
9-12型高压离心风机 - 风机型式
1).9-12型高压离心通风机均为单吸入,9-12型高压离心风机我公司设计机号有№ 6.8A、7.1A、7.4D、7.7A、8D、9D六个机号。
2).9-12型风机机壳制成顺时针旋转或逆时针旋转两种型式。
3).风机的出口位置以机壳的出口角度表示,“顺”、“逆”风机机壳制成0度、90度、180度。
9-12型高压离心风机 - 结构特点
风机主要由叶轮、机壳、进风口、传动组、密封件、机座等组成。
1).叶轮:叶轮按新的高效前向风机理论设计,叶轮成形后,经静、动平衡校正,故运转平稳。
2).机壳:用普通钢板焊接成蜗形壳整体。
3).进风口:做成收敛式流线型的整体结构,用螺栓固定在前盖板上。
4).传动组:由主轴、轴承箱、联轴器等组成。主轴由优质钢制成,轴承箱整体结构。采用滚动轴承,滚动轴承用润滑脂润滑。
9-12型高压离心风机 - 性能参数
机号 |
转速 r / min |
全 压 |
流量 |
电 动 机 |
|
9-12 6.8 |
2930 |
11590-11740 |
1700-4460 |
型号 |
功率 |
Y160M2-2Y180M-2 |
15-22 |
||||
9-12 7.1 |
2900 |
12347-12739 |
2074-4990 |
Y160M2-2 |
15-30 |
9-12 7.4D |
2900 |
13416-13465 |
2349-6315 |
Y160M2-2 |
15-45 |
9-12 7.7D |
2930 |
14543-14583 |
2349-6315 |
Y180M-2 |
22-45 |
9-12 8D |
2950 |
16216-16729 |
2996-7133 |
Y200L1-2 |
30-55 |
9-12 9D |
2970 |
20803-21719 |
4295-9039 |
Y225M-2 |
45-90
|
