LZSR-65型
面议

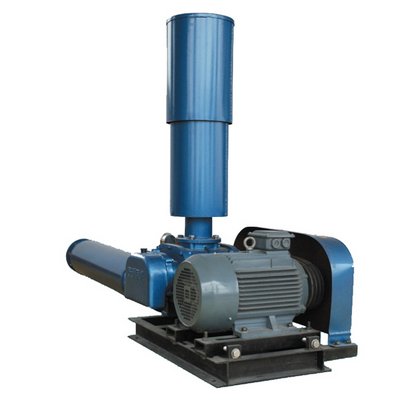

LZSR-65型
2051
--
结构合理、体积小、升压高、效率高、风量大、噪音低、运行平稳、性能优良、使用寿命长、维修简单等特点
广泛用于污水处理、水产养殖、气力输送、真空包装、洗煤、助燃、增压、铸造、矿山、冶金、化工、轻工、建材、电力、面粉、喷砂、真空等
LZSR-65型罗茨鼓风机 - 风机用途
LZSR-65型罗茨鼓风机广泛用于污水处理、水产养殖、气力输送、真空包装、洗煤、助燃、增压、铸造、矿山、冶金、化工、轻工、建材、电力、面粉、喷砂、真空等
LZSR-65型罗茨鼓风机 - 风机型式
LZSR-65型罗茨鼓风机风机尺寸:
长:780mm
宽:500mm
高:970mm
重:100Kg (重量不包括电机、进口消声器)
风机口径:65mm
风量:0.76--3.65 m3/min
升压:9.8—78.4kpa
电动机:0.75--7.5KW
标准附属品: 通用底座、皮带罩、风机皮带轮、电机带轮、V形皮带、进出口消声器(带空气滤清器)、 安全阀、压力表、地脚螺栓 专用附件(按合同要求配备): 逆止阀、弹性接头、润滑油
LZSR-65型罗茨鼓风机 - 结构特点
LZSR-65型罗茨鼓风机:结构合理、体积小、升压高、效率高、风量大、噪音低、运行平稳、性能优良、使用寿命长、维修简单等特点;
1、螺旋外形20°以上的固定螺旋方式。机壳的进排风屏障线切进螺旋,经由过程转子的旋转而循序打开。所以运转声音及极小,几近没有排风脉动。
2、转子采用特殊外形,便于连结转子间的相互间隙,使效率进一步提高。
3、由于转子是三叶直线形,轴向细小变位而使转子相互接触。只在剖面上保证转子间的间隙即可,不需要转子再加上轴向变位,以致间隙过年夜。
4、因使用细密数控机床批量生产转子,各台风机之间完全没有性能误差。另外转子在制造进程中已成平衡状态,本机振动细小。
5、输出的空气清洁,不含任何油质灰尘。机壳内部不须油类润滑,且采用了避免轴承、齿轮油类混进机壳内部的结构设计。
6、采用**流驱动齿轮,不仅寿命获得延长,而且实现了低噪音化。因而未来自齿轮对产物的不良干扰完全破除。
7、随全公司品质经管、生间经管体系体例简直立,实现了部件间相互交流、低生产成本,短时间交货的方针。
LZSR-65型罗茨鼓风机 - 性能参数
性能暗示出了风机型号、口径、转速、排风压力、风量和所需要动力的关系。
性能表所示风量是尺度进风状态下的风量。所谓尺度状态就是温度20℃,尽对压力1.0332kgf/c㎡(101.3kpa),相对湿度65°。
基准状态[温度0℃,尽对压力1.0332kgf/c㎡(101.3kpa)]的风量,一般以Nm³/min暗示。在进风压力不异的情况下,可用下式换算成尺度状态的风量。
Qs=Qn×1.0732
Qs:尺度状态风量(m³/min)
Qn:基准状态风量m³/min)
可用下式把排风状态风量换算成尺度状态风量
Qs=Qd×(1.0332+Pd)/1.0332×[(273+ts)/(273+td)]
Qd:排风状态风量(m³/min)
Pd:排风压力(kgf/c㎡)
ts:进风温度(℃)
td:排风温度(℃)
