产品概述：

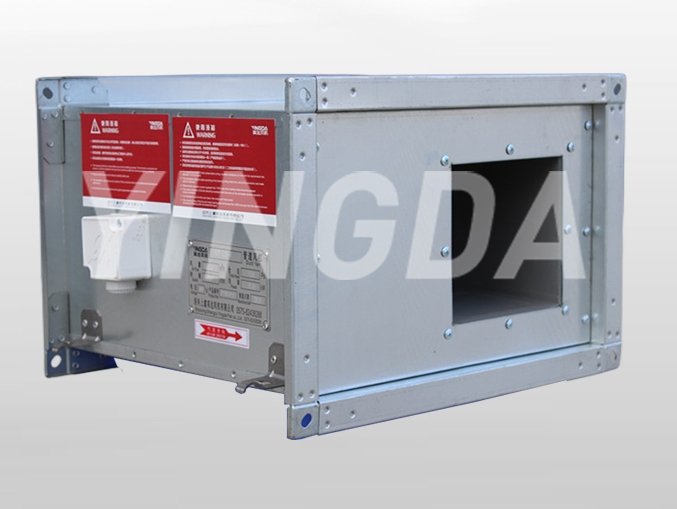

1.1．GDF型管道离心风机，叶轮为前倾多翼式叶轮，单面吸风，风机设计成水平进出，方形进出风口可直接与风管连接。风机电机为空调专用电机，整机具有噪声低，运转平稳，使用寿命长等特点。

1.2．风机按直径分为180-560mm十九种规格，系列风量为160-9100m3/h，全压73-578Pa。

1.3．为适应不同场所噪声的要求，分为：
普通型：其全部材料为镀锌钢板通过咬口成形；
消声型：其风机部分为镀锌钢板通过咬口成形，机壳内贴消声棉。

1.4. 风机可配用变频电机和变频控制器，实现无级调速，建议调节频率锁定在25Hz～50Hz。为适应防爆环境需要，风机可做成防爆风机，防爆等级为EXdIIBT4。

产品参数：

工作条件：

工作温度：-20~+40℃（可连续运转）；
湿       度：小于90%；
介质条件：空气（含尘量不超过100mg/h）；
工作电源：三相/380V/50Hz（部分型号）；
                   单相/220V/50Hz（部分型号）。

应用：

风机可广泛应用于办公楼、宾馆、饭店、会议室、公共场所、商场等通风换气用。

配置：

标准配置
● 叶轮； ● 电机； ● 机壳（蜗壳、集流器、电机支架）；
● 消声棉（仅消声型）； ● 防护网。

备选件及附件（订货时注明是否购买）
※减振设备； ※控制箱； ※消声器； ※对接法兰。

加工工艺：

风机叶轮、机壳为优质镀锌钢板，全部模具化生产，采用咬口成形，叶轮经动、静平衡校正，其平衡精度不大于5.6级。

风机消声型箱体采用框架、箱板拼装设计，框架采用先进的金属冷弯机组一次拉伸成型的钢框架（也可根据用户需要采用铝合金型材框架），箱板的外板为彩涂板，表面清洁美观、耐腐蚀性强，内层为镀锌消声微穿孔板或镀锌板，夹层可采用超细玻璃棉、防火保温板、聚苯乙烯复合板等经发泡工艺处理，可进一步降低噪声。产品可进行现场拆装。
