4-72大风量窑炉排烟引风机

左旋右旋

从电机一侧正视，叶轮顺时针旋转者称右旋风机，以“右”表示;叶轮逆进针旋转者称左旋风机，以“左”表示。

风机的出口位置，以机壳的出风口角度表示。4-72型风机№2.8～7.1出厂时均做成一种型式，使用单位根据要求再安装成所需要的位置，订货时不需注明。其中№2.8出风口位置调整范围是0°～255°，间隔是45°;№16、20出风口位置制成固定的三种0°、90°、180°，不能调整，订货时需注明。

传动方式

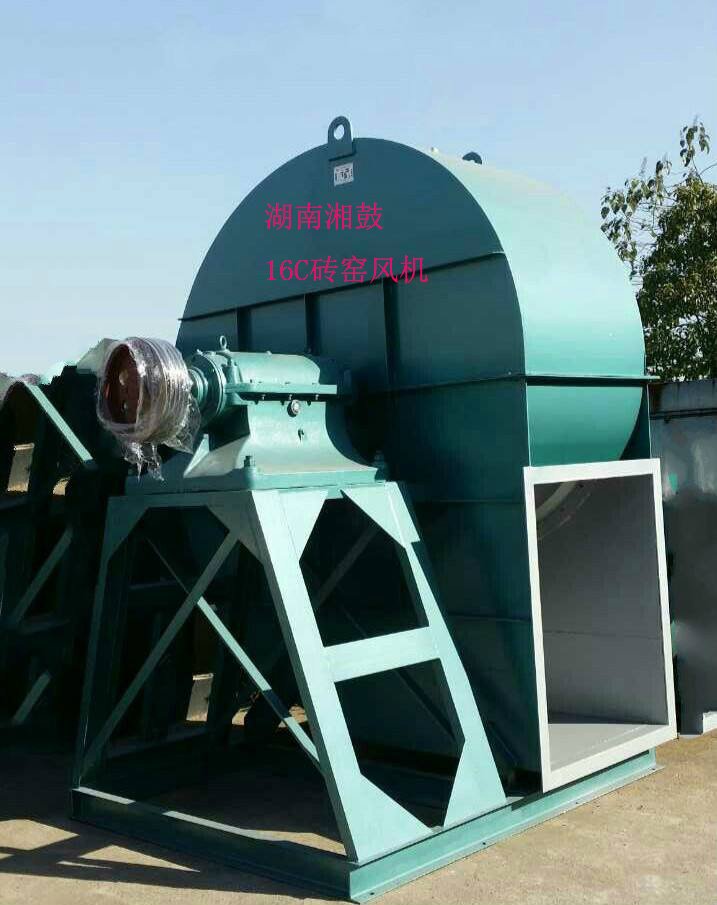

风机的传动方式有A、B、C、D四种：以应达风机为例，4-72型风机中，№2.5～7.1采用A式传动，№8～12采用C、D式传动，№16～20采用B式传动。

A式表示以电动机直联传动；

B式表示悬臂支撑装置，皮带传动，皮带轮在轴承中间；

C式表示悬臂支撑装置，皮带传动，皮带轮在轴承外侧；

D式表示悬臂支撑装置，用联轴器连接传动。

风机的结构

4-72型风机中№2.8～6主要由叶轮、机壳、进风口、电机等部分组成。№8～20除具有上述部分外，还有传动部分。

（1）叶轮：由10个后倾机翼型叶片、曲线型前盘和平板后盘组成，用钢板制造，并经动、静平衡校正，空气性能良好，效率高，运转平稳。

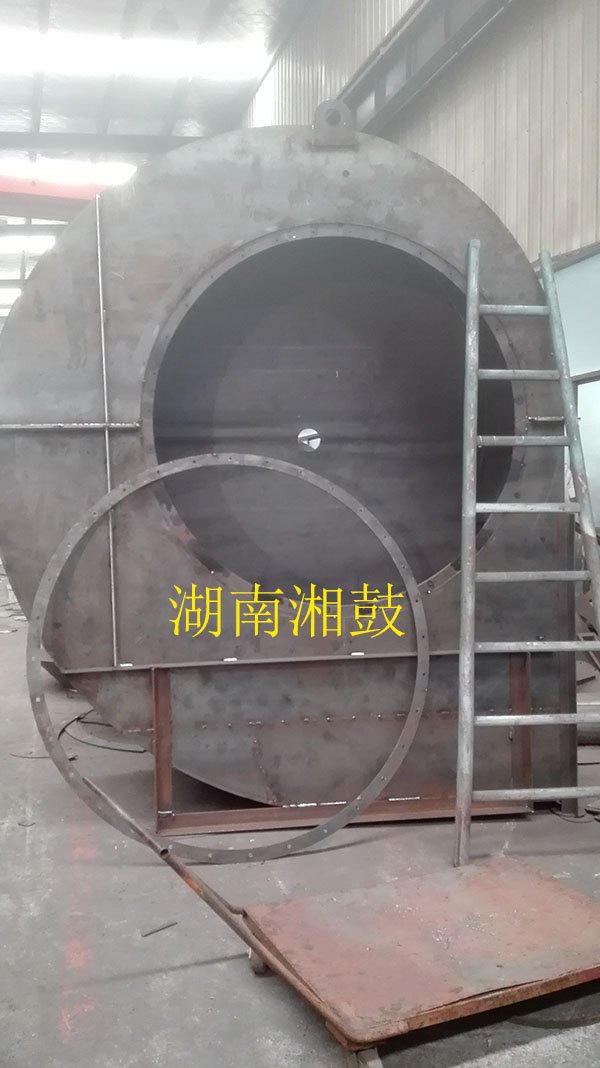

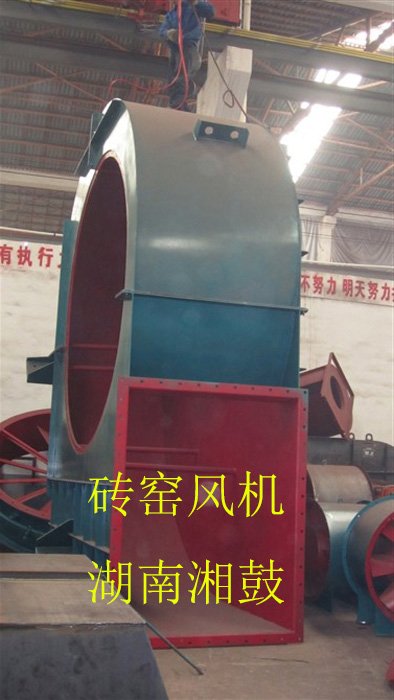

（2）机壳：做成二种不同型式。其中№2.8～12机壳作成整体，不能拆开，№16～20的机壳制成三开式，除沿中分水平面分为两半外，上半部再沿中心线垂直分为两半，用螺栓连接。

（3）进风口：制成整体，装于风机一侧，与轴向平行的截面为曲线开关作用是能使气流顺畅时入叶轮，且损失较小。

（4）传动：由主轴、轴承箱、流动轴承、皮带轮或联轴器组成。

★B4-72型风机可作为易燃挥发性气体的通风换气用。气体内不许有粘性物质，所含尘土及硬质颗粒物不大于150mg/m。气体温度不得超过80C.B4-72型风机的性能与选用件及地基尺寸与4-72型一致，可按其样本选择。

★F4-72型离心通风机主要用于输送腐蚀性气体，但所输送的气体不得含粘性物质，所含尘土及硬质颗粒物不大于150mg/m3，气体温度不得超80°C。

F4-72型离心通风机采用不锈钢、玻璃钢或其他耐腐蚀材料制造，其性能和地基尺寸与4-72型离心通风机相同。
