SJ-200
1万元以下
世纪行
SJ-200
2553
技术特性:
1. 适用于气相、液相及气液混合相介质;
2. 适用于压力较低的场合;
3. 承受背压能力好,无需托架即可承受全真空;
4. 极限工作压力可达超低泄爆压力的90%;
5. 抗疲劳,可用于有脉动压力场合;
6. 泄爆后没有碎片,可以和安全阀串联使用;

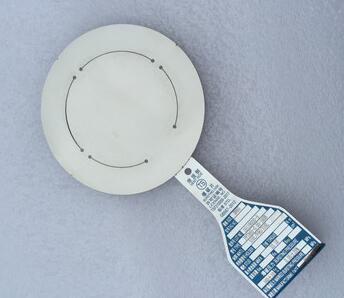

除尘设备爆破片粉尘泄爆片优点及特征:
● 适用于从低压到高压的宽范围设定压力
● 采用耐全真空设计,无需使用真空支架
● 气体和液体均适用的单片金属片,时无碎片产生
● 压力变动、脉动条件下仍能确保寿命,可在标定压力的90%下运行
● 受损系数在1.5以下,即使受到轻微损伤或反向安装,也可确保在1.5倍的设定压力以下动作
● 铭牌采用了三维标志,能够有效防止反向安装错误
分类 :
1:从泄爆片形状分 正拱形泄爆片(凹面受压)、反拱形泄爆片(凸面受压)、平板形泄爆片及石墨泄爆片
2:从泄爆片受力破坏分 拉伸破坏型、失稳破坏型及弯曲或剪切断裂破坏型。
除尘设备爆破片粉尘泄爆片适用范围:
水泥;粮食储运;矿冶;纺织;化工;环保等行业得到广泛应用;
可保护储仓、料仓、除尘器、气流输送设备、干燥器等工业装置。
泄爆片的特点
(1)适用于浆状、有黏性、腐蚀性工艺介质,这种情况下安全阀不起作用
(2)惯性小,可对急剧升高的压力迅速作出反应
(3)在发生火灾或其他意外时,在主泄压装置打开后,可用片作为附加泄压装置
(4)严密无泄漏,适用于盛装昂贵或有毒介质的压力容器
(5)规格型号多,可用各种材料制造,适应性强
主要型式
圆形平板开缝型泄爆片:适用无背压、真空的场合。
圆形平板开缝带托架型泄爆片:适用于需承受真空或背压得场合。
方形平板开缝型泄爆片:适用无背压、真空的场合。
方形平板开缝带托架型泄爆片:适用于需承受真空或背压得场合。
除尘设备爆破片,粉尘爆破片技术特性表
产品类型 圆形平板开缝型泄爆片 方形平板开缝型泄爆片
结构与受载示意
受力范围 拉伸 拉伸
泄放口经范围mm 25~900 300~1000
适用介质 气、液、粉尘 气、液、粉尘
常温泄爆压力范围MPa 0.002~1.0 0.002~1.0
可否承受真空 加托架 加托架
配用夹持器类型 PJ PJ
是否使用易燃易爆介质 适用(无碎片设计) 适用(无碎片设计)
操作压力比 ≤60% ≤60%
抗压力疲劳能力 一般 一般
可否与安全阀串联使用 可(无碎片设计) 否
注意事项 一般适用于低压工况 一般适用于低压工况
泄爆片是压力容器、管道的重要安全装置。它能在规定的温度和压力下泄爆, 泄放压力,保障人民生命和国家财产的安全。广泛用于引进的石油、化工、化肥、医药、冶金、空调等 大型装置和国产设备上。
除尘设备爆破片粉尘泄爆片具有结构简单、灵敏、准确、无泄漏、泄放能力强等优点。 能够在粘稠、高温、低温、腐蚀的环境下可靠地工作,还是超高压容器的理 想安全装置。
按照结构型式来分类,泄爆片主要有三种,即平板型、正拱型和反拱型。平板型爆破片的综合性能较差,主要用于低压和超低压工况,尤其是大型料仓。正拱型和 反拱型的应用场合较多。对于传统的正拱型泄爆片,其工作原理是利用材料的拉伸强度来控制泄爆压力,泄爆片的拱出方向与压力作用方向一致。 在使用中发现,所有的正拱型泄爆片都存在相同的局限:泄爆时,泄爆片碎片会进入泄放管道;由于泄爆片的中心厚度被有意减弱,易于因疲劳而提前泄爆;操作压 力不能超过泄爆片极限压力的65%。由此导致了反拱型泄爆片的出现。这种泄爆片利用材料的抗压强度来控制其爆破压力,较之传统的正拱型爆破片,其具有 抗疲劳性能优良、泄爆时不产生碎片且操作压力可达其泄爆压力90%以上的优点。细分之下,反拱型爆破片包括反拱刻槽型、反拱腭齿型以及反拱刀架型等。
