一、带报警联动泄爆片装置产品概述

带报警联动泄爆片，也叫信号反馈爆破片、报警型联动泄爆片，是集超压泄压 + 爆破感应报警 + 系统联锁停机于一体的智能防爆安全配件。

在普通泄爆片基础上集成机械信号感应装置，当除尘器、料仓、提升机等设备发生粉尘爆炸、内部压力超标时，泄爆片精准破裂泄压，同时瞬间触发开关信号，直接对接 PLC 控制柜、除尘器监控系统，实现声光报警、自动联动停机，是现代化粉尘防爆、智能工厂安检验收专用产品。

二、结构组成

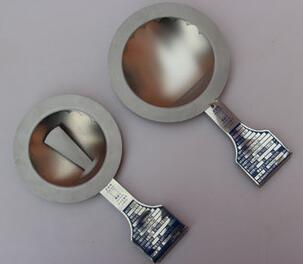

1. 不锈钢泄爆片本体采用 304/316 / 高温特种不锈钢，定压精准、耐温耐腐蚀，超压瞬间完整开裂泄压。

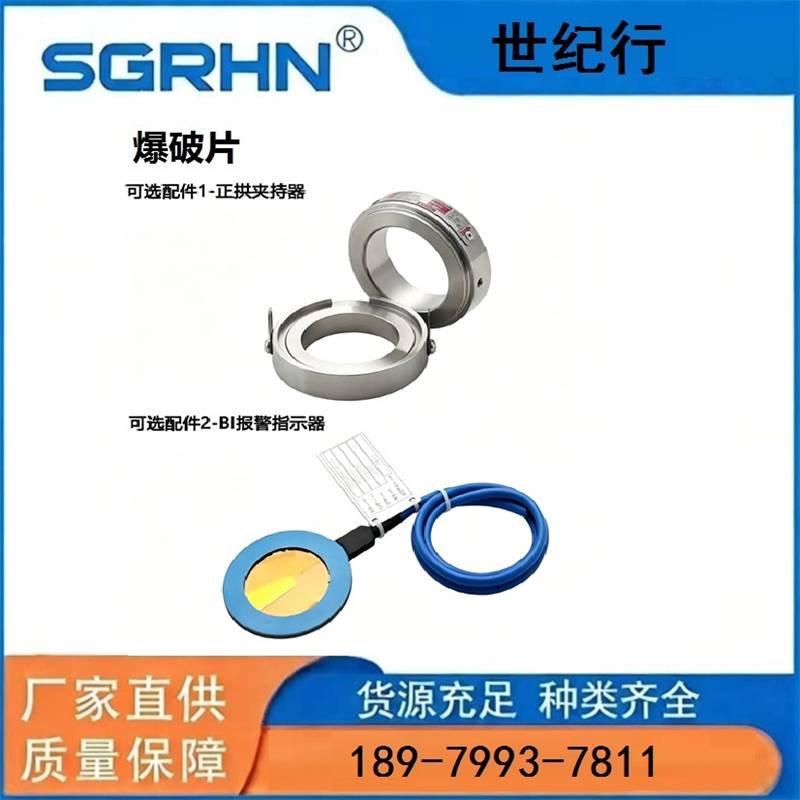

2. 信号感应联动机构机械式触发结构，爆破片一旦撕裂立即动作，反应灵敏、抗震动、不误报。

3. 专用夹持法兰标准法兰尺寸，密封耐压、安装简便，可直接替换普通泄爆片，无需改动设备开孔。

4. 防爆接线盒防尘、防水、防爆密封设计，规范引出信号线，适应工业车间防爆布线要求。

5. 信号输出接点输出无源干接点，常开 / 常闭可选，兼容 DC24V、AC220V，适配各类自控及报警系统。

三、带报警联动泄爆片装置工作原理

1. 正常工况泄爆片完好密封，不漏风、不积尘，不影响除尘负压和生产运行，信号机构处于待机状态。

2. 设备超压爆燃设备内部可燃粉尘发生爆燃，压力快速上升，达到泄爆片标定爆破压力。

3. 自动泄压保护泄爆片瞬间定向破裂，快速释放爆炸压力与冲击波，保护设备壳体不变形、不炸裂。

4. 同步触发报警信号泄爆片破裂瞬间带动感应机构，立刻切换信号状态，送出联动干接点信号。

5. 系统联动执行信号接入除尘器监控系统或 PLC，自动完成：现场声光报警 → 联锁关停引风机、输送设备 → 远程后台预警快速切断危险源，有效防止二次粉尘爆炸，降低事故损失。

四、产品核心优势

1. 泄压、报警、联动三合一既能防爆护设备，又能自动报警、连锁停机，无需人工现场巡查。

2. 触发稳定可靠纯机械感应，耐高温、抗粉尘、抗设备震动，无误触发、不失效。

3. 信号通用性强无源干接点输出，不分正负极，适配所有 PLC、除尘控制系统、声光报警器。

4. 安装互换性强标准规格法兰，直接替换普通泄爆片，安装简单、改造成本低。

5. 密封性好、不影响工况运行不漏风、不跑粉尘，不破坏除尘系统风量与负压平衡。
