BYTF-5.0FR
直接联系
南阳市一通防爆电气有限公司
河南
面议
一通
BYTF-5.0FR
2389
ATEX/IECEX认证防爆空调
概述
BYTF-□FR防爆空调空调机（以下简称空调机），是根据IEC60079-0：2011、IEC60079-1：2014、IEC
60079-2:
2014、IEC60079-11：2011、IEC60079-18：2014、ISO/IEC80079-36：2016、 ISO/IEC80079-37：2016的规定制成防爆结构防爆标志为Ex
dbibmbpx IIB T4 Gb。
空调机具有防爆性能可靠、结构紧凑、操作方便、外形美观等特点，采用全封闭涡旋式压缩机，空调机性能稳定可靠。用于石油、化工、医药等行业有易燃易爆气体的仪表控制室、实验室、计量室、分析房等划定危险区域为1区、2区的场所。空调机外壳材料为不锈钢。
1.2 防爆形式
空调机的防爆标志：Ex dbibmbpx ⅡB T4 Gb
1.3 技术参数
| 表1防爆空调机技术参数 | ||
| 名 称 | 防爆空调机 | |
| 型 号 | BYTF-5.0FR | |
| 电源 | AC220～240V，50/60Hz | |
| 制冷量KW | 5 | |
| 制热量KW | 5.5 | |
| 送风量m3/h | 900 | |
| 总输入功率KW | 2.1 | |
| 送风风机 | 数量 | 1 |
| 输入功率KW | 0.12 | |
| 冷凝风机 | 数量 | 1 |
| 输入功率KW | 0.55 | |
| 制冷剂 | 种类 | R134a |
| 注入量kg | 1.8 | |
| 压缩机 | 数量 | 1 |
| 输入功率KW | 1.5 | |
| 防护等级(电气部分) | IP56 | |
| 温控范围℃ | 16～40 | |
| 室内机外形尺寸 | 长L(mm) | 920 |
| 宽W(mm) | 300 | |
| 高H(mm) | 435 | |
| 室外机外形尺寸 | 长L(mm) | 960 |
| 宽W(mm) | 470 | |
| 高H(mm) | 800 | |
| 防爆标志 | Ex dbibmbpx IIB T4 Gb | |
二、
二、结构说明
2.1 结构阐述
空调机按照IEC60079-0：2011、IEC60079-1：2014、IEC
60079-2:
2014、IEC60079-11：2011、IEC60079-18：2014、ISO/IEC80079-36：2016、 ISO/IEC80079-37：2016的规定制成防爆结构，主要是由BXK55-20防爆电气控制柜(Ex
db IIB T5 Gb)、BXK55-10防爆电气控制柜(Ex db IIB T5 Gb)、BRS-5防爆制冷系统(Ex
mbibpx IIC T4 Gb)、BGF-150防爆贯流风机(Ex db IIB T4 Gb)、BAF4.0防爆轴流风机(Ex db IIB
T4 Gb)、电气控制系统及不锈钢壳体组成；冷凝器采用强制通风空气冷却方式，冷凝器和蒸发器铜管与翅片间采用机械涨管方法，减小翅片与管面之间的接触热阻，使翅片与换热管紧密接触，保证良好的传热效果。空调机采用铜芯橡胶护套软电缆配线，各防爆电气单元之间的布线符合IEC
60079-4:2013的规定，适用于存在或可能存在ⅡA、ⅡB类，T1～T4组可燃性气体、蒸气与空气混合形成的爆炸危险场所。

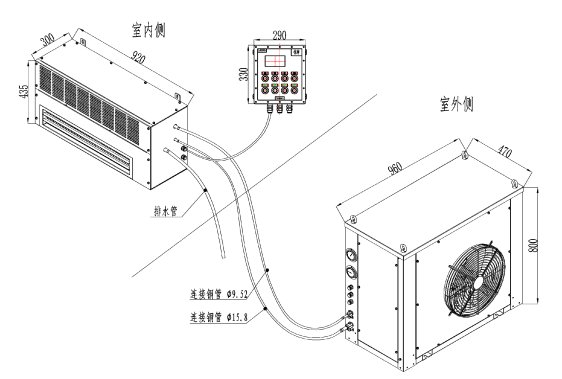

2.2外形尺寸图
图1 外形尺寸图
