XDBY电动隔膜泵

XDBY

直接联系

永嘉县英科泵阀有限公司.

温州永嘉

产品规格型号
参考报价:

1万元以下

品牌:

英科

型号:

XDBY

关注度:

2279

范围(量程或细度):

创新点:

永嘉

应用行业:

典型用户:

设备

产品介绍

一、XDBY电动隔膜泵概述:

电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,产品设计均参考美国ABEL公司样机,该泵适用于低压,即出口压力≤3kgf/cm2的场合。

二、XDBY电动隔膜泵主要用途:
⑴各种剧毒、易燃、易挥发液体。
⑵各种强酸、强碱、强腐蚀液体。
⑶可输送较高温度的介质150℃。
⑷作为各种压滤机前级送压装置。
⑸热水回收及循环。
⑹油罐车、油库、油品装卸。
⑺泵吸泡菜果酱、土豆泥、巧克力等。
⑻泵吸油漆、树胶、颜料粘合剂。
⑼各种瓷器轴浆水泥灌浆灰浆泥浆。
⑽各种橡胶浆乳胶、有机溶剂、填料。
⑾用泵为油轮驳船清仓吸取仓内污水及剩油。
⑿啤酒花及发酵粉稀浆、糖浆、糖密。
⒀泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
⒁各种特殊介质的吸送。

三、XDBY电动隔膜泵性能参数:



型号流量吸程扬程 (m)出口压力电动功率 使用温度泵进出口重量
(m3/h)(m)(kgf/cm2)/KW铸铁不锈钢尺 寸kg
XDBY-100.533031450/0.55901503/8" 丝扣50
XDBY-150.7533031450/0.55901501/2" 丝扣50
XDBY-253.543031450/1.5901501" 丝扣170
XDBY-404.543031450/1.59015011/2"丝扣180
XDBY-506.54.53031450/2.29015050mm法兰400
XDBY-6584.53031450/2.29015065mm法兰400
XDBY-801653031450/39015080mm法兰610
XDBY-100 2053031450/390     150100mm法兰610

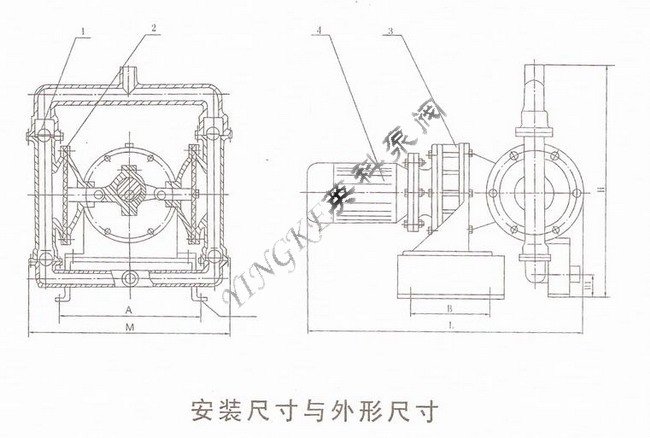

四、XDBY电动隔膜泵工作原理:



电机(4)通过减速箱(3)带动左右两端柱塞上面的隔膜(2)一前一后往复运动。在左右两个泵腔内,装有上下四个单向球阀(1)隔膜的运动,造成工作腔内的容积的改变,迫使四个单向球阀交替地开启和关闭,从而将液体不断地吸入和排出。

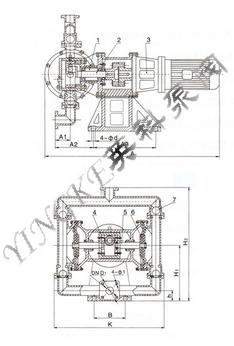

五、XDBY电动隔膜泵安装尺寸

型号

B

A3

D

φ

A

H2

H

XDBY-10

250

250

180

φ12×4

580

370

50

XDBY-15

250

250

180

φ12×4

580

370

50

XDBY-25

250

180

250

φ14×4

675

480

60

XDBY-40

250

180

250

φ14×4

675

480

60

XDBY-50

290

220

290

φ16×4

845

700

85

XDBY-65

290

220

290

φ16×4

845

700

85

XDBY-80

370

250

370

φ18×4

1000

900

96

XDBY-100

370

250

370

φ18×4

1000

900

96

六、XDBY电动隔膜泵订货说明:

1.隔膜泵名称(气动隔膜泵、电动隔膜泵);
2.隔膜泵型号(QBY1、QBY2、QBY3、QBK、DBY、XDBY);
3.隔膜泵材质(铸铁、铝合金、不锈钢、工程塑料);
4.隔膜泵规格(DN10-100);
5.隔膜泵流量(0.8-30m3/h);
6.隔膜泵扬程(0-50m);
7.隔膜泵适用介质(污水、污物、清水及带腐蚀性介质等);
8.隔膜泵介质温度(-10-150度);
9.隔膜泵连接方式(法兰、丝口);
10.隔膜泵驱动方式(气动、电动);
11.隔膜泵功率(0.55-5.5KW) ;

欢迎大家访问永嘉县英科泵阀有限公司【】
