ZQDF-Y型液用电磁阀

ZQDF-Y

直接联系

永嘉县英科泵阀有限公司.

温州

产品规格型号

参考报价：

1万元以下

品牌：

英科

型号：

ZQDF-Y

关注度：

1209

范围（量程或细度）：

台

创新点：

永嘉

应用行业：

泵阀门

典型用户：

销售

产品介绍

一、ZQDF-Y型液用电磁阀产品用途：

ZQDFY系列蒸汽液用电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实现对管道中流体介质的通断或流量调节控制从而对次同中的温度、流量、压力等参数进行自动调节或远程控制。
　　本系列电磁阀产品可广泛应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中，ZQDF系列主要用于空气、蒸汽、煤气等气体介质的控制；ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于粘度小于4°E的油类。

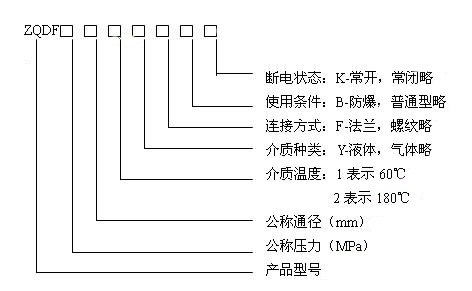

二、ZQDF-Y型液用电磁阀型号规格说明：

三、ZQDF-Y型液用电磁阀技术参数：

型号	ZQDF-1	ZQDF-2	ZQDF-3	ZQDF-1Y	ZQDF-2Y	ZQDF-3Y
公称压力MPa	1.6
工作压差MPa	DN15～50		0～1.6
	DN65～100		0.05～1.6
介质种类	煤气、空气等	饱和蒸汽	过热蒸汽或高温气体	水油液体	热水、油	油
介质温度℃	≤60	≤180	≤220	≤60	≤180	≤220
电源电压	AC220V其余规格可作特殊订货
使用寿命	按JB/T7352-94规定
泄漏量m1/min	按JB/T7352-94·F规定
功耗	AC≤70VA DC≤60W
防爆标志	dIIBT4
防爆证编号	CE991010
出线口接头	内螺纹M20×1.5
环境温度	-40～+60℃

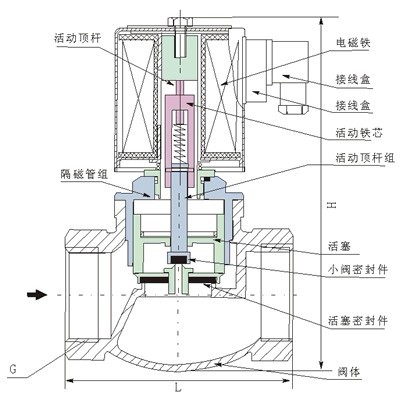

四、ZQDF-Y型液用电磁阀安装尺寸：

公称通径 DN	外形尺寸		内螺纹	外形尺寸		法兰连接
公称通径 DN	H	L	G	H	L	D	D1	D2	b	f	N-d
15	148	92	1/2	176	130	95	65	46	14	2	4-Φ14
20	148	92	3/4	181	150	105	75	56	16	2	4-Φ14
25	148	110	1	210	160	115	85	65	16	3	4-Φ14
32	182	120	11/4	221	180	140	100	76	18	3	4-Φ18
40	182	140	11/2	230	200	150	110	84	18	3	4-Φ18
50	192	162	2	252	230	165	125	99	20	3	4-Φ18
65				265	290	185	145	118	20	3	4-Φ18
80				276	310	200	160	132	20	3	8-Φ18
100				373	350	220	180	156	22	3	8-Φ18
