J11W
直接联系
永嘉县英科泵阀有限公司.
温州
1万元以下
英科
J11W
1279
台
永嘉
泵 阀门
销售
一、J11W内外螺纹截止阀试验标准： (单位Unit：MPa)
1. J11W内外螺纹截止阀设计制造标准： ANSI B16.34
2. 连接形式： 内外螺纹连接
3. 结构： 锥螺纹密封
4. 检验和试验： API STD 598-1996
5. 规格：DN6,DN10,DN15

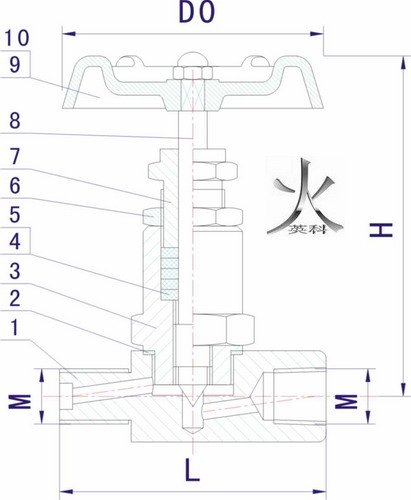

二、J11W内外螺纹截止阀 结构图：
三、J11W内外螺纹截止阀外型与连接尺寸：
ITEM NO. | 公称通径 DN Nominal bore | H | L | M | D0 |
J11W-JH-b-1 | DN6 | 85 | 65 | G1/4 | 60 |
J11W-JH-b-2 | DN10 | 87 | 68 | G1/2 | 60 |
J11W-JH-b-3 | DN15 | 87 | 86 | ZG3/4 | 70 |
J11W-JH-b-4 | DN20 | 100 | 100 | ZG1 | 80 |
