一、J94W卡套角式截止阀试验标准 (单位Unit：MPa)
试验项目 TESTITEM | 压力值 PRESSURE VALVE |
公称压力 Nominal Pressure | 6.4 |
壳体试验 Shell Test | 9.6 |
密封试验 Test | 7.0 |
气压试验 Air Pressure Test | 0.9 |
适用温度 Suitable Temperatue | ≤180℃ |
适用介质 Suitable Medium | 水、蒸汽、油品等Water,Steam,Oilgoods |

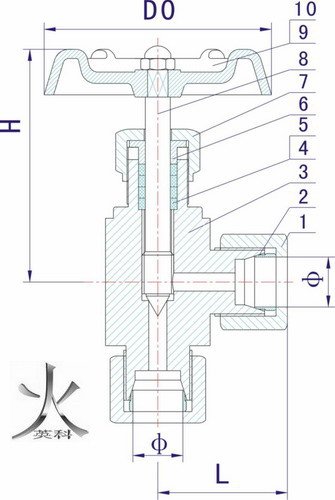

二、J94W卡套角式截止阀技术图片：
三、J94W卡套角式截止阀型号与零部件材质：
型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
J91H-64 | 20# | 20# | 2Cr13 | 20# | 柔性石墨、四氟 |
J91W-64P | 304SS | 304SS | 304SS | 304SS | 柔性石墨、四氟 |
W91W-64R | 316SS | 316SS | 316SS | 316SS | 柔性石墨、四氟 |
四、J94W卡套角式截止阀外型与连接尺寸：
Do | D1 | L | H |
Φ8 | Φ70 | 38 | 92 |
Φ10 | Φ70 | 38 | 92 |
Φ12 | Φ70 | 39 | 92 |
Φ14 | Φ70 | 40 | 94 |
Φ18 | Φ80 | 42 | 100 |
