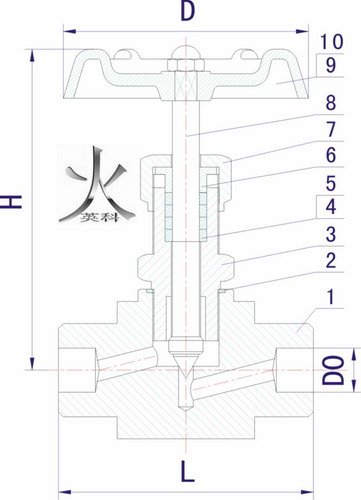

一、FJ61Y承插焊截止阀技术图片：
二、FJ61Y承插焊截止阀试验标准： (单位Unit：MPa)
试验项目 TESTITEM | 压力值 PRESSURE VALVE |
公称压力 Nominal Pressure | 32 |
壳体试验 Shell Test | 48 |
密封试验 Test | 35.2 |
气压试验 Air Pressure Test | 19.2 |
适用温度 Suitable Temperatue | ≤550℃ |
适用介质 Suitable Medium | 水、蒸汽、油品等Water,Steam,Oilgoods |
三、FJ61Y承插焊截止阀型号与零部件材质：
型号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
J61H-160 | 20# | 20# | 2Cr13 | 20# | 柔性石墨、四氟 |
J61W-160P | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 柔性石墨、四氟 |
J61Y-160V | 12CrMov | 12CrMov | 12CrMov | 20# | 柔性石墨、四氟 |
四、FJ61Y承插焊截止阀外型与连接尺寸：
规格 | L | H | Do |
DN6 | 100 | 110 | 70 |
DN10 | 120 | 145 | 80 |
DN15 | 140 | 165 | 110 |
DN20 | 160 | 180 | 130 |
DN25 | 180 | 220 | 150 |
