J23W
直接联系
永嘉县英科泵阀有限公司.
温州
1万元以下
英科
J23W
1650
台
永嘉
泵 阀门
销售
一、J23W外螺纹针阀主要零件材料：
零件名称 | 阀杆、阀盖 | 阀杆、阀瓣 | 填料 |
J23W-16P | 铬镍不锈钢 | 铬镍不锈钢 | 聚四氟乙稀、柔性石墨 |
J23W-40、J23W-160 | 优质碳钢 | 铬不锈钢 |
二、J23W外螺纹针阀主要性能规范：
型号 | 公称压力（MPa） | 试验压力PS（MPa） | 工作压力（MPa） | 工作温度（℃） | 适用介质 | ||
壳体 | 密封（液） | 密封（气） | |||||
J23W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤200℃ | 液化石油气水、油品等 |
J23W-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
J23W-160 | 16.0 | 17.6 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
J23W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
三、J23W外螺纹针阀主要外形及连接尺寸：
ITEM NO. | 公称通径 DN Nominal bore | M | ø | L1 | L | H | D0 |
J23W/H-1 | DN6 | M20*1.5 | ø14 | 66 | 140 | 96 | 63 |
J23W/H-2 | DN10 | M24*1.5 | ø18 | 78 | 160 | 115 | 78 |
J23W/H-3 | DN15 | M30*2 | ø22 | 94 | 180 | 122 | 100 |
J23W/H-4 | DN20 | M36*2 | ø28 | 108 | 220 | 156 | 110 |
J23W/H-5 | DN25 | M39*2 | ø33 | 110 | 230 | 170 | 140 |

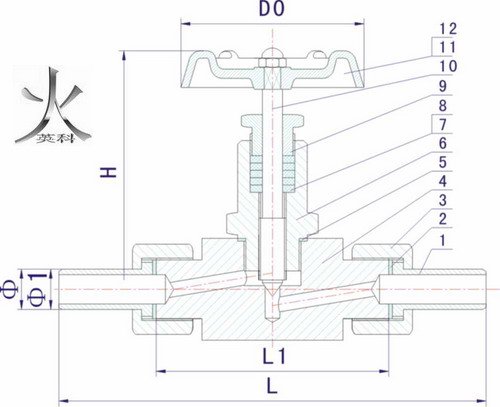

四、J23W外螺纹针阀技术图片：
