YZ11X直接作用减压阀

YZ11X

直接联系

永嘉县英科泵阀有限公司.

温州

产品规格型号

参考报价：

1万元以下

品牌：

英科

型号：

YZ11X

关注度：

1169

范围（量程或细度）：

台

创新点：

永嘉

应用行业：

泵阀门

典型用户：

销售

产品介绍

一、YZ11X直接作用减压阀结构及用途：
YZ11X直接作用减压阀主要由阀体、阀盖、压缩弹簧、膜片、镫形卡具及阀瓣等零件组成。它的主要特点：性能可靠、经久耐用，耐脏防水垢，不需过滤器，不需旁通管，配管极其简单，能节省大量空间和成本。出口压力精密可调，在一般场合下出口压力不受进口压力的影响（出口压力的变化量是8%）。**的水力特性，可满足多种减压要求，特别适用于支管减压系统。

二、YZ11X直接作用减压阀主要技术参数：

类型	型号	公称压力	公称通径	连接形式	阀体材料	出口压力	工作温度
支管减压阀	YZ11X-16T YZ11X-25T	1.6 2.5	15-25	内螺纹	青铜	0.05-0.55	≤80℃
	YZ11X-16P1 YZ11X-25P				不锈钢
住宅和工业给水减压阀	YG11X-16T1 YG11X-25T	1.6 2.5	10-100	内螺纹	青铜	0.05-0.55
	YG11X-16P1 YG11X-28P				不锈钢
	YG41X-16T1 YG41X-28T	1.6 2.5	32-100	法兰	青铜	0.05-0.55
	YG41X-16P YG41X-25P				不锈钢

三、YZ11X-16T直接作用减压阀外形尺寸：

公称通径				尺寸
mm	in	D	H		H1	C	F
10	3/8	92	120		48	92	-
15	1/2	92	120		48	92	-
20	3/4	108	130		55	108	-
25	1	123	160		60	123	-
32	1 1/4	155	180		77	155	240
40	1 1/4	172	205		84	172	260
50	2	198	235		105	198	288
65	2 1/2	215	270		118	215	305
80	3	234	300		143	234	330
100	4	260	350		120	250	385

注：F是法兰阀门结构长度法兰尺寸：按GB/T9113.1-2000标准

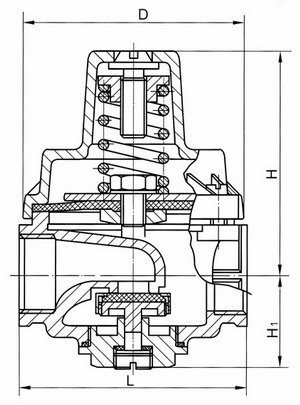

四、YZ11X-16T直接作用减压阀支管减压阀外形尺寸：

公称通径
mm	in	D	H	H1	L
15	1/2	59	60	31	66
20	3/4	73	75	31	77
25	1	85	90	43	85
