Q41F软密封球阀

Q41F

直接联系

永嘉县英科泵阀有限公司.

温州

产品规格型号

参考报价：

1万元以下

品牌：

英科

型号：

Q41F

关注度：

2188

范围（量程或细度）：

台

创新点：

永嘉

应用行业：

泵阀门

典型用户：

销售

产品介绍

一、Q41F软密封球阀产品特征：

1.适用介质：水、气、油品、天然气和酸碳腐蚀性介质

2.适用温度：-196-350℃

3.驱动方式：手动、气动、电动、波动等

4.公称通径：DN15-250mm　1/2″-10″

二、Q41F软密封球阀主要零件及材质：

序号NO.	零件名称	材质
序号NO.	零件名称	GB	ASTM
1	阀体	WCB	A216-WCB
2	密封圈	PTFE	PTFE
3	球体	1Cr18Ni9Ti	SS304
4	螺母	35	A194-2H
5	螺柱	35CrMoA	A193-B7
6	石体	WCB	A216-WCB
7	垫片	柔性石墨+不锈钢	B12.10-304/F.G
8	填料	PTFE	PTFE
9	填料压盖	WCB	A216-WCB
0	定位片	25	A105
11	挡圈	65Mn	AISI 1066
12	手柄	K33	A47-667 Gr.32510
13	阀杆	1Cr33	A276-410
14	螺钉	35	A193-B7
15	止推垫片	PTFE	PTFE

三、Q41F软密封球阀技术规范：

设计依据	国标系列	美标系列
设计标准	GB/T12237	AP16D	ANSI B16.34
法兰连接结构长度	GB/T12221	AP16D	ANSI B16.10
结构长度（焊接）	GB/T15188.1	AP16D	ANSI B16.10
连接法兰	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
对焊端	GB/T12224	ASNI B16.25
试验和检验	GB/T9092	AP16D	AP1598

四、Q41F软密封球阀试验压力：

压力等级		试验压力（MPa）
公称压力（PN）	磅级（Class）	壳体试验	密封试验
1.0	-	1.5	1.1
1.6	-	2.5	1.76
2.5	-	3.8	2.75
4.0	-	6.0	4.4
6.4	-	9.6	7.04
-	150	3.0	2.2
-	300	7.6	5.6
-	600	15.0	11.0
-	10K	2.4	1.5
-	20K	5.8	4.0

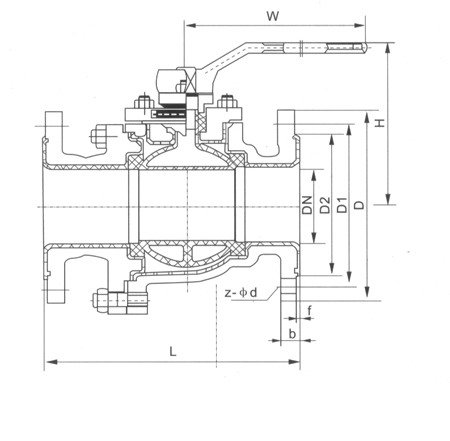

五、Q41F软密封球阀产品结构图：

五、Q41F软密封球阀PN1.6MPa连接尺寸及重量：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	85	95	107	140	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050,	1050	1410
Wt（㎏）	2.5	3	5	6	7	10	15	19	33	58	93	160

六、Q41F软密封球阀PN2.5MPa连接尺寸：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(Kg)	-	-	-	-	-	-	-	-	-	-	-	-

七、Q41F软密封球阀PN4.0MP连接尺寸：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	180	200	220	250	280	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400,	400	700	1000	1100	1500	1800
Wt(Kg)	-	-	获取更多信息，请访永嘉县英科泵阀有限公司. 网站产品咨询 Q41F软密封球阀 Q41F 永嘉县英科泵阀有限公司. 请填写您的姓名：* 请填写您的电话：* 请填写您的邮箱：* 请填写您的单位/公司名称：* 请提出您的问题：* 您需要的服务：询盘报价、价格查询发送产品资料与您电话联系发送中国粉体网保护您的隐私权：请参阅我们的保密政策来了解您数据的处理以及您这方面享有的权利。您继续访问我们的网站，表明您接受我们的使用条款 Q41F软密封球阀 - 2188 永嘉县英科泵阀有限公司. 的其他产品 FLOW QBY铝合金气动隔膜泵 QBY 粉体泵气动粉料泵粉末输送泵铝合金气动输送泵 QYK-50L 干粉气动隔膜泵 QYK 手动隔膜泵 YKS 食品级气动双隔膜泵卫生级双隔膜泵 316食品输送泵 QBY3-40 塑料特氟龙电动隔膜泵 DBY-32PPF46 QBY衬胶气动隔膜泵 QBY DBY电动隔膜泵 DBY XDBY电动隔膜泵 XDBY QBK气动隔膜泵 QBK QBY2气动隔膜泵 QBY2 QBY1气动隔膜泵 QBY1 定制加工件 QZB系列组合式清洗机 QZB SQR 系列散热器 SQR 系列 1500型聚丙烯高压隔膜滤板 1500型聚丙烯高压隔膜滤板 BSK气动隔膜泵配件 BSK气动隔膜泵配件 DMC型脉冲袋式除尘器旋转式分样仪PT 100 PT 100 气动敲击锤 QDC-X 电气自动化控制系统电气自动化控制系统 ELECTRICAL CONTROL SYSTEM 分样仪RSD200 RSD200 直角式脉冲阀试验机配新款冷水机试验机配新款冷水机混合机桨叶相关搜索自动泡药机电磁脉冲阀膜片 YG-10B口服液灌装机调速定量给料秤齿轮高效双转子选粉机 MV振动电机 VC-5000型混凝土搅拌车自动清洗装置喷码机喷嘴化工环保塑胶 ST-1型稀土偶联剂钢管调直机粉剂包装机专用计量配件：料杯、螺旋氮化硅轴承球工业防爆箱/防爆柜/隔爆箱/接线盒星型卸灰阀 ZNKZ型除尘控制仪 TZKM超细矿渣粉磨测试砝码关于我们联系我们成为参展商 © 2025 版权所有 - 京ICP证050428号
