一、Z15W不锈钢内螺纹闸阀产品概述：
1、产品特征：
2、 公称压力：2.5MPa
3、适用温度范围：-20～232℃～350℃
4、适用介质：水、油、气及某些腐蚀性液体(W.O.G)
5、螺纹类型：G.NPT.BSPT.BSP.DIN259/2999

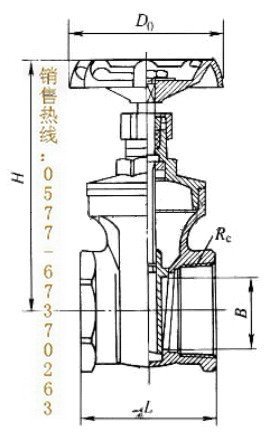

二、Z15W不锈钢内螺纹闸阀主要尺寸：
SIZE | 1/2" | 3/4" | 1" | 1 1 /4" | 1 1 /2" | 2" |
A | 15 | 20 | 25 | 32 | 38 | 50 |
H | 90 | 97 | 108 | 120 | 146 | 163 |
L | 55 | 60 | 65 | 75 | 85 | 95 |
D | 70 | 70 | 80 | 80 | 90 | 100 |
三、Z15W不锈钢内螺纹闸阀主要材料：
序号 | 零件名称 | 材质 |
1 | 阀体 | 不锈钢CF8M/CF8 |
2 | 闸板 | 不锈钢CF8M/CF8 |
3 | 阀杆 | 不锈钢SS316/304 |
4 | 阀盖 | 不锈钢CF8M/CF8 |
5 | 填料 | 聚四氟乙烯 |
6 | 止推垫片 | 不锈钢SS304 |
7 | 阀杆架 | 不锈钢SS316/SS304 |
8 | 填料 | 聚四氟乙烯 |
9 | 螺母 | 不锈钢SS304 |
10 | 填料压盖螺母 | 不锈钢SS316/SS304 |
11 | 手轮 | 铝合金 |
12 | 铭牌 | 铝 |
13 | 手轮垫片 | 不锈钢SS304 |
14 | 手轮螺母 | 不锈钢Ss304 |
