一、D43H手柄式硬密封蝶阀用途：
本系列硬密封蝶阀广泛适用于电力、石化、冶金、给排水系统、蒸汽系统、煤气系统及高温空气系统等管路系统上作启闭或调节介质流量之用。
阀体材质：碳钢、不锈钢、铬钼钒钢 。

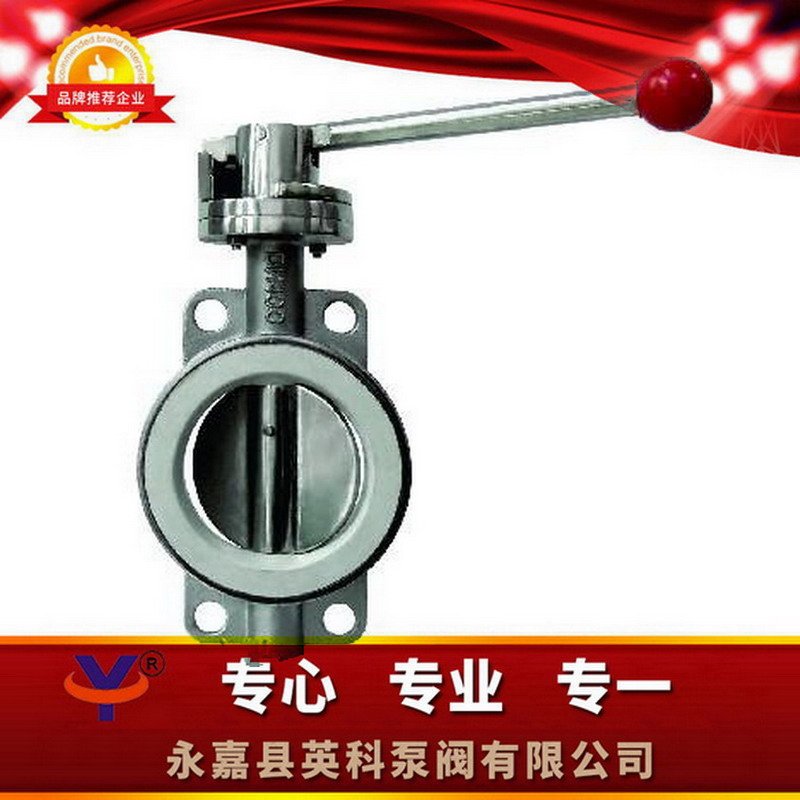

二、D43H手柄式硬密封蝶阀技术图片：
三、D43H手柄式硬密封蝶阀主要性能参数
公称通径 | DNmm | 50-150 | ||
公称压力 | PNMPa | 1.0 | 1.6 | 2.5 |
试验压力PsMPa | 强度试验 | 1.5 | 2.4 | 3.75 |
密封试验 | 1.1 | 1.76 | 2.75 | |
气密封试验 | 0.5-0.7MPa | |||
适用介质 | 水、油品、蒸气、酸、减等 | |||
适用温度 | -40℃-570℃
| |||
四、D43H手柄式硬密封蝶阀主要零部件材料：
名称 | 材料 |
阀体 | 碳钢、不锈钢、铬钼钒钢 |
阀板 | 碳钢、不锈钢、铬钼钒钢 |
阀杆 | 2Cr13不锈钢、铬钼钒钢 |
密封圈 | 不锈钢、聚四氟乙烯 |
填料 | 柔性石墨、聚四氟乙烯 |
五、D43HF手柄式硬密封蝶阀连接尺寸： 单位：mm
通径 | 主要尺寸 | 1.0-1.6MPa | 2.5MPa | |||||||||
mm | lncb | L | H | H1 | D | D1 | A | Z-φd | D | D1 | A | Z一φd |
50 | 2 | 108 | 75 | 192 | 165 | 125 | 275 | 4-18 | 165 | 125 | 275 | 4-18 |
65 | 21/2 | 112 | 93 | 218 | 185 | 145 | 275 | 4-18 | 185 | 145 | 275 | 8-18 |
80 | 3 | 114 | 110 | 230 | 200 | 160 | 275 | 8-18 | 200 | 160 | 275 | 8-18 |
100 | 4 | 127 | 140 | 240 | 220 | 180 | 275 | 8-18 | 235 | 190 | 275 | 8-22 |
125 | 5 | 140 | 175 | 290 | 250 | 210 | 362 | 8-18 | 270 | 220 | 362 | 8-26 |
150 | 6 | 140 | 180 | 310 | 285 | 240 | 362 | 8-22 | 300 | 250 | 362 | 8-26 |
