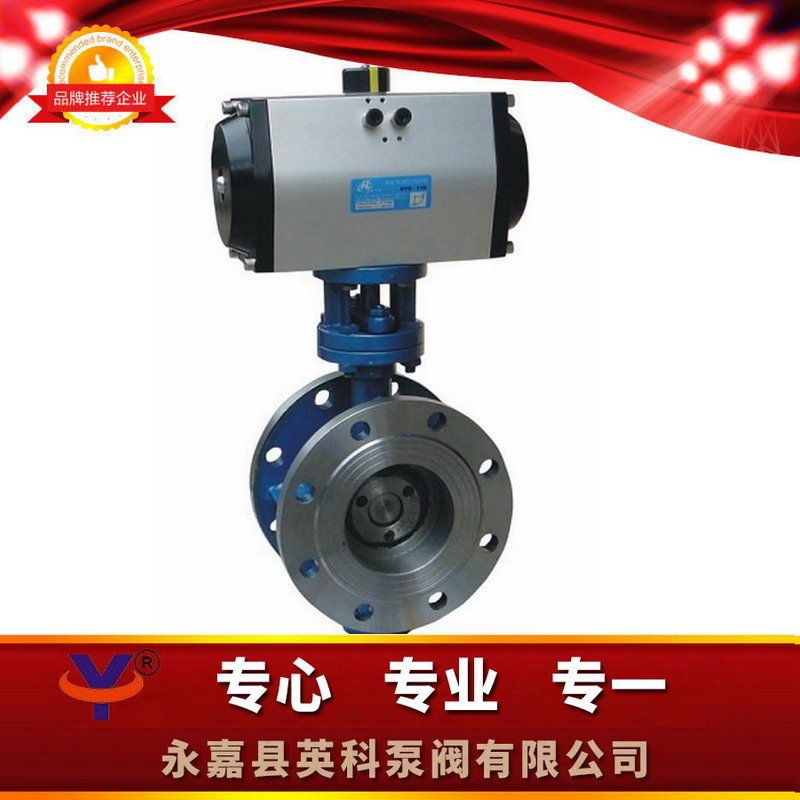

一、D643H硬密封气动蝶阀产品结构及性能简介:
硬密封蝶阀系列产品,系我公司1996年开发的长寿命、节能型蝶阀。产品符合国家标准JB/T8527-97(金属密封蝶阀),GB/T13927-92(通用阀门压力试验)标准及阀门其它相关标准的规定。本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。其结构采用三维偏心原理设计,弹性密封和硬软多层密封兼容的加工新工艺,使蝶阀在运行工作时,减少其扭矩力,达到省力,节能之功能。从而确保整体的抗腐蚀.耐高温.,抗靡损的可靠性。
二、D643H硬密封气动蝶阀其主要性能特点:
1.结构独特、型小轻便、操作灵活、省力、方便;
2.密封可靠,可达到气密封无泄漏;
3.流量特性趋于直线调节性有**;
4.采用三偏心原理,使密封面近似零靡损延长了阀门的使用寿命;
5.应用范围广。如:可用于水、蒸气、油品、空气、煤气等介质。
6.适用不同温度及6.4MPa以下的压力等级,耐腐蚀等各种介质管线。
三、D643H硬密封气动蝶阀用途:
硬密封气动蝶阀适用于食品.医药.石油化工.电厂.钢厂.工业环保水处理及高层建筑.供排水管道上作调节流量和截断流体**装置。
四、D643H硬密封气动蝶阀技术图片:
五、D643H硬密封气动蝶阀主要连接及外形尺寸:
公称通径 | 结构长度L | 外形尺寸(参考值) | 连接(标准值) | 参考 | ||||||||||
H | Dt643H | PN0.6MPa | PN1.0MPa | |||||||||||
mm | inch | 短 | 长 | H2 | A2 | B2 | D | D1 | z- d | D | D1 | z- d | ||
50 | 2 | 108 | 150 | 112 | 625 | 245 | 72 | 140 | 110 | 4-14 | 165 | 125 | 4-18 | 17 |
65 | 5/2 | 112 | 170 | 115 | 625 | 245 | 72 | 160 | 130 | 4-14 | 185 | 145 | 4-18 | 20 |
80 | 3 | 114 | 180 | 120 | 645 | 245 | 72 | 190 | 150 | 4-18 | 200 | 160 | 8-18 | 23 |
100 | 4 | 127 | 190 | 138 | 675 | 355 | 92 | 210 | 170 | 4-18 | 220 | 180 | 8-18 | 25 |
125 | 5 | 140 | 200 | 164 | 715 | 355 | 92 | 240 | 200 | 8-18 | 250 | 210 | 8-18 | 40 |
150 | 6 | 140 | 210 | 175 | 800 | 355 | 92 | 165 | 225 | 8-18 | 285 | 240 | 8-22 | 47 |
200 | 8 | 152 | 230 | 208 | 850 | 250 | 170 | 320 | 280 | 8-18 | 340 | 295 | 8-22 | 60 |
250 | 10 | 165 | 250 | 243 | 925 | 250 | 170 | 375 | 335 | 12-18 | 395 | 350 | 12-22 | 95 |
300 | 12 | 178 | 270 | 283 | 1035 | 450 | 220 | 440 | 395 | 12-22 | 445 | 400 | 12-22 | 124 |
350 | 14 | 190 | 290 | 310 | 1070 | 450 | 220 | 490 | 445 | 12-22 | 505 | 460 | 16-22 | 181 |
400 | 16 | 216 | 310 | 340 | 1190 | 450 | 220 | 540 | 495 | 16-22 | 565 | 515 | 16-26 | 260 |
450 | 18 | 222 | 330 | 380 | 1250 | 650 | 280 | 595 | 550 | 16-22 | 615 | 565 | 20-26 | 338 |
500 | 20 | 229 | 350 | 410 | 1290 | 650 | 280 | 645 | 600 | 20-22 | 670 | 620 | 20-26 | 360 |
600 | 24 | 267 | 390 | 470 | 1455 | 850 | 380 | 755 | 705 | 20-26 | 780 | 725 | 20-30 | 540 |
700 | 28 | 292 | 430 | 550 | 1585 | 850 | 380 | 860 | 810 | 24-26 | 895 | 840 | 24-30 | 580 |
800 | 32 | 318 | 470 | 640 | 1700 | 1250 | 380 | 975 | 920 | 24-30 | 1015 | 950 | 24-33 | 845 |
900 | 36 | 330 | 510 | 710 | 1865 | 1250 | 380 | 1075 | 1020 | 24-30 | 1115 | 1050 | 28-33 | 1050 |
1000 | 40 | 410 | 550 | 770 | 2015 | 1500 | 580 | 1175 | 1120 | 28-30 | 1230 | 1160 | 28-36 | 1500 |
1200 | 48 | 470 | 630 | 890 | 2226 | 1500 | 580 | 1405 | 1340 | 32-33 | 1455 | 1380 | 32-39 | 2000 |
六、D643H硬密封气动蝶阀主要连接及外形尺寸:
公称通径 | 结构长度L | 外形尺寸(参考值) | 连接(标准值) | 参考 | ||||||||||
H | Dt643H | PN1.6MPa | PN2.5MPa | |||||||||||
mm | inch | 短 | 长 | H2 | A2 | B2 | D | D1 | z- d | D | D1 | z- d | ||
50 | 2 | 108 | 150 | 112 | 605 | 245 | 72 | 165 | 125 | 418 | 165 | 125 | 4-18 | 19 |
65 | 5/2 | 112 | 170 | 115 | 625 | 245 | 72 | 185 | 145 | 418 | 185 | 145 | 8-18 | 22 |
80 | 3 | 114 | 180 | 120 | 645 | 355 | 92 | 200 | 160 | 818 | 200 | 160 | 8-18 | 25 |
100 | 4 | 127 | 190 | 138 | 675 | 355 | 92 | 220 | 180 | 818 | 235 | 190 | 8-22 | 28 |
125 | 5 | 140 | 200 | 164 | 715 | 355 | 92 | 250 | 210 | 818 | 270 | 220 | 8-26 | 43 |
150 | 6 | 140 | 210 | 175 | 800 | 250 | 138 | 285 | 240 | 822 | 300 | 250 | 8-26 | 50 |
200 | 8 | 152 | 230 | 208 | 850 | 250 | 170 | 340 | 295 | 1222 | 360 | 310 | 12-26 | 64 |
250 | 10 | 165 | 250 | 243 | 925 | 250 | 170 | 405 | 355 | 1226 | 425 | 370 | 12-30 | 99 |
300 | 12 | 178 | 270 | 283 | 1035 | 450 | 220 | 460 | 410 | 1226 | 485 | 430 | 16-30 | 130 |
350 | 14 | 190 | 290 | 310 | 1070 | 450 | 220 | 520 | 470 | 1626 | 555 | 490 | 16-33 | 188 |
400 | 16 | 216 | 310 | 340 | 1190 | 650 | 220 | 580 | 525 | 1630 | 620 | 550 | 16-36 | 270 |
450 | 18 | 222 | 330 | 380 | 1250 | 650 | 280 | 640 | 585 | 2030 | 670 | 600 | 20-36 | 350 |
500 | 20 | 229 | 350 | 410 | 1290 | 650 | 280 | 715 | 650 | 2033 | 730 | 660 | 20-36 | 375 |
600 | 24 | 267 | 390 | 470 | 1455 | 850 | 380 | 840 | 770 | 2036 | 845 | 770 | 20-39 | 560 |
700 | 28 | 292 | 430 | 550 | 1585 | 850 | 380 | 910 | 840 | 2436 | 960 | 875 | 24-42 | 610 |
800 | 32 | 318 | 470 | 640 | 1700 | 1250 | 380 | 1025 | 950 | 2439 | 1085 | 990 | 24-48 | 880 |
900 | 36 | 330 | 510 | 710 | 1865 | 1250 | 1125 | 1050 | 2839 | 1185 | 1090 | 28-48 | ||
1000 | 40 | 410 | 550 | 770 | 2015 | 1500 | 580 | 1255 | 1170 | 2842 | 1320 | 1210 | 28-56 | 1600 |
1200 | 48 | 470 | 630 | 890 | 2226 | 1500 | 580 | 1485 | 1390 | 3248 | 1530 | 1420 | 32-56 | 2150 |
七 、D643H硬密封气动蝶阀主要连接及外形尺寸:
公称通径DN | 结构长度 | 外形尺寸(参考值) | ||||||||
H | Dt643H | PN4.0MPa | ||||||||
mm | inch | 短 | 长 | H2 | A2 | B2 | D | D1 | z-Φd | |
50 | 2 | 108 | 150 | 112 | 675 | 245 | 72 | 165 | 125 | 4-18 |
65 | 5/2 | 112 | 170 | 115 | 625 | 355 | 92 | 185 | 145 | 8-18 |
80 | 3 | 114 | 180 | 120 | 625 | 355 | 92 | 200 | 160 | 8-18 |
100 | 4 | 127 | 190 | 138 | 645 | 355 | 92 | 235 | 190 | 8-22 |
125 | 5 | 140 | 200 | 164 | 675 | 550 | 138 | 270 | 220 | 8-26 |
150 | 6 | 140 | 210 | 175 | 715 | 550 | 138 | 300 | 250 | 8-26 |
200 | 8 | 152 | 230 | 208 | 800 | 550 | 138 | 375 | 320 | 12-30 |
250 | 10 | 165 | 250 | 243 | 850 | 550 | 138 | 450 | 385 | 12-33 |
300 | 12 | 178 | 270 | 283 | 925 | 450 | 220 | 515 | 450 | 16-33 |
350 | 14 | 190 | 290 | 310 | 1035 | 450 | 220 | 580 | 410 | 16-36 |
400 | 16 | 216 | 310 | 340 | 1070 | 650 | 288 | 660 | 585 | 16-39 |
450 | 18 | 222 | 330 | 380 | 1190 | 650 | 280 | 685 | 610 | 20-39 |
500 | 20 | 229 | 350 | 410 | 1190 | 650 | 280 | 755 | 670 | 20-42 |
