一、LZ73X链轮式浆液阀产品用途：
浆液阀广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置
二、LZ73X链轮式浆液阀产品特点：
1、结构紧凑，设计合理，阀门钢性好，通道流畅，流阻系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔和石墨填料，密封可靠，操作轻便灵活
4、驱动方式为链轮式
三、LZ73X链轮式浆液阀引用标准：
设计制造：JB/T 8691-98
结构长度：GB/T 15188.2-94
法兰连接尺寸：GB/T 9113-2000
阀门检查和试验：GB/T 13927-92
四、LZ73X链轮式浆液阀性能材料：
型号 | LZ73X-2.5 | LZ73X-6 | LZ73X-10 | LZ73X-16 | |
工作压力（MPa） | 0.25 | 0.6 | 1.0 | 1.6 | |
适用介质 | 煤浆、糠浆、纸浆、泥浆、污水、矿渣等 | ||||
适用温度（℃） | ≤120 | ||||
材料 | 阀体 | 灰铸铁 | |||
闸板 | 铬镍钛不锈钢 | ||||
阀体密封圈 | 合成橡胶或聚四氟乙烯 | ||||
阀杆 | 铬不锈钢 | ||||
支架 | 碳素钢 | ||||
填料 | 聚四氟乙烯 | ||||

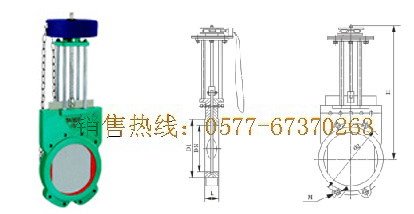

五、LZ73X链轮式浆液阀连接尺寸：
DN | L | D1 | D2 | H | n-M | |
0.6 | 1.0 | |||||
50 | 48 | 48 | 100 | 125 | 330 | 4-M16 |
65 | 48 | 48 | 120 | 145 | 340 | 4-M16 |
80 | 50 | 50 | 135 | 160 | 380 | 8-M16 |
100 | 50 | 50 | 155 | 180 | 440 | 8-M16 |
125 | 50 | 50 | 185 | 210 | 500 | 8-M16 |
150 | 60 | 60 | 210 | 240 | 600 | 8-M20 |
200 | 60 | 60 | 265 | 295 | 700 | 8-M20 |
250 | 70 | 70 | 320 | 350 | 890 | 12-M20 |
300 | 70 | 80 | 368 | 400 | 1050 | 12-M20 |
350 | 80 | 90 | 428 | 460 | 1160 | 16-M20 |
400 | 80 | 120 | 482 | 515 | 1200 | 16-M22 |
