ES5N

直接联系

永嘉县英科泵阀有限公司.

温州

产品规格型号

参考报价：

1万元以下

品牌：

英科

型号：

ES5N

关注度：

1223

范围（量程或细度）：

台

创新点：

永嘉

应用行业：

泵阀门

典型用户：

销售

产品介绍

一、ES5N钟形浮子(倒吊桶)式蒸汽疏水阀特点及性能：

　 1、对凝结水的发生量适应性强，即可间歇排放，又可连续排放。
　　2、****的SCCV关闭系统，独特设计，具有补偿杠杆机械产生的误差，避免关闭时的钢性碰撞，关闭十分可靠，寿命长久。
　　3、内部零件全部采用不锈钢制造，并且安装在阀盖上，维修保养极为方便。
　　4、背压率高。(90％)。
　　5、汽水分离可靠(水汽经U型通道从阀下部进入)，阀内始终处于水封状态，有效阻止蒸汽泄漏。
　　 6、敝口形的浮子抗水击。吊桶上设有溢出排气孔，可有效防止蒸汽汽锁、空气气堵现象。(非凝结性的高温空气也可排除)。

二、ES5N钟形浮子(倒吊桶)式蒸汽疏水阀用途：

　　用于蒸汽主管、分汽缸、热交换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置、医院消毒器等。超小型、重量轻的ES5型*适用于空调机、洗涤机器、染声机等。全不锈钢的ESU5型专为食品工业、医院用汽设备制造。

三、ES5N钟形浮子(倒吊桶)式蒸汽疏水阀带磨损的SCCV关闭方式：

SCCV关闭系统是自动定心，自动关闭系统(Self　Closing　and　Cente-ring　Valve　System）的英文缩写，下同。该关闭方式突破了传统的设计，巧妙地利用凝结水土流出时的吸力和阀内的压力使阀芯关闭。使阀芯在关闭过程中具有缓衡作用，减少了阀芯阀座间的磨损。

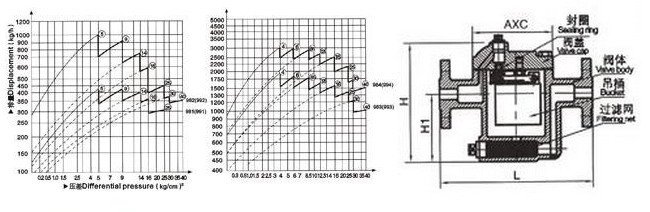

四、ES5N钟形浮子(倒吊桶)式蒸汽疏水阀结构图：

五、ES5N钟形浮子(倒吊桶)式蒸汽疏水阀主要外形及连接尺寸
Main External And Connecting Dinensions

产品型号 Produstion Type	公称通径DN(mm) Nominal Diameter	连接方式	使用压力范围（Mpa)	**允许温度℃ Max Vouchsafement Temperature	阀体材质 Material Of Body	外形尺寸
产品型号 Produstion Type	公称通径DN(mm) Nominal Diameter	连接方式	使用压力范围（Mpa)	**允许温度℃ Max Vouchsafement Temperature	阀体材质 Material Of Body	L	H1	H2	W
ES5 (CS15H-3.7.11.16)	15 20 25	内螺纹 ZG1/2"-1"	0.01-0.3·0.7·1.1·1.6	350	ZG1Cr18Ni9Ti	138	72	94	103
ESH5 (CS15H-3.7.11.16P)	15 20 25	内螺纹 ZG1/2"-1"	0.01-0.3·0.7·1.1·1.6·21	350	ZG1Cr18Ni9Ti	138	72	94	103
ESH5F (CS45H-3.7.11.16P)	15 20 25	法兰 Flange	0.01-0.3·0.7·1.1·1.6·21	350	WCB	210	72	94	103
ES8B (CS15H-5.8.16)	15 20 25	内螺纹 ZG1/2"-1"	0.01-0.5·0.8·1.6	220	WCB	138	72	94	103
ES8N (CS15H-5.8.16	15 20 25	内螺纹 ZG1/2"-1"	0.01-0.5·0.8·1.6	220	WCB	138	72	94	103
ES8BF (CS45H-5.8.16)	15 20 25	法兰 Flange	0.01-0.5·0.8·1.6	220	WCB	210	72	94	103
ES8NF (CS45H-5.8.16)	15 20 25	法兰 Flange	0.01-0.5·0.8·1.6	220	WCB	210	72	94	103
ES10 (CS15H-8.8.16)	20-40	内螺纹 ZG1/2"-1"	0.01-0.8·1.2·1.6	220	WCB	200	93	132	142
ES10F (CS45H-8.12.16)	15-25 32-50	法兰 Flange	0.01-0.8·1.2·1.6	220	WCB	270	93	132	142
ES12N (CS45H-16)	15-25 32-50	法兰 Flange	0.01-1.6	200	WCB	280	93	132	142
