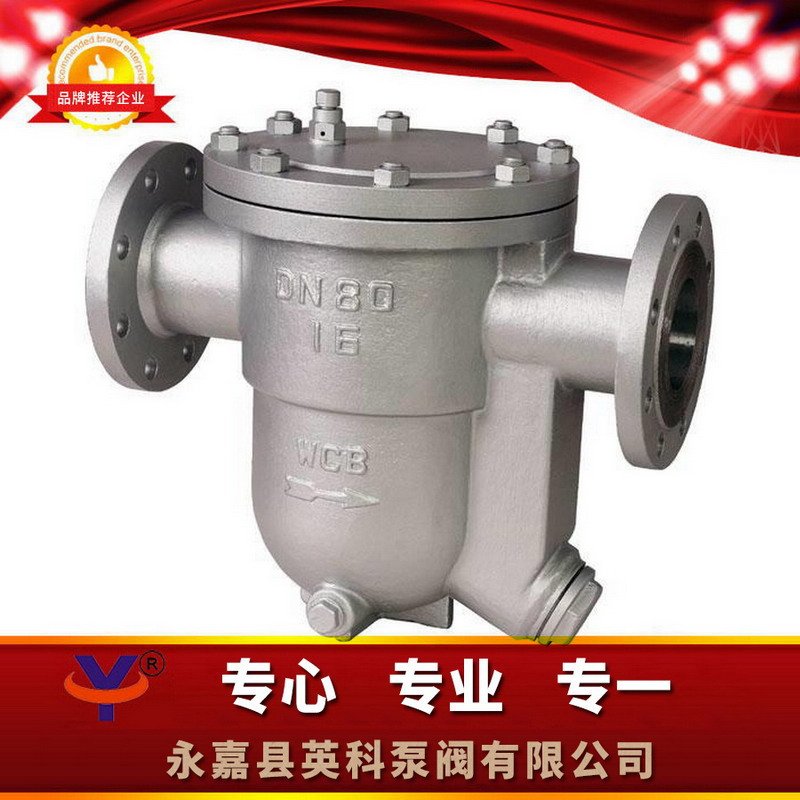

CS41H国产蒸汽疏水阀结构特点
1、能连续排水、性能稳定、排水量大、漏水量小。
2、能排连续饱和水,至使设备凝结水滞存量较少、升温快、加热温度稳定。
3、有自动排冷空气装置,无汽锁现象,工作平衡无噪音。
CS41H国产蒸汽疏水阀的工作原理
自由浮球式蒸汽疏水阀的结构简单,内部只有一个活动部件精细研磨的不锈钢空心浮球,既是浮子又是启闭件,无易损零件,使用寿命很长,YQ疏水阀内部带有Y系列自动排空气装置,非常灵敏,能自动排空气,工作质量高。设备刚启动工作时,管道内的空气经过Y系列自动排空气装置排出,低温凝结水进入疏水阀内,凝结水的液位上升,浮球上升,阀门开启,凝结水迅速排出,蒸汽很快进入设备,设备迅速升温,Y系列自动排空气装置的感温液体膨胀,自动排空气装置关闭。疏水阀开始正常工作,浮球随凝结水液位升降,阻汽排水。自由浮球式疏水阀的阀座总处于液位以下,形成水封,无蒸汽泄漏,节能效果好。*小工作压力0.01Mpa,从0.01Mpa至**使用压力范围之内不受温度和工作压力波动的影响,连续排水。能排饱和温度凝结水,*小过冷度为0℃,加热设备里不存水,能使加热设备达到**换热效率。背压率大于85%,是生产工艺加热设备*理想的疏水阀之一。
CS41H国产蒸汽疏水阀连接尺寸
产品型号 | 口径 | 尺寸Dimensions | |||||||||
Produstion Type | DN | L | H | D | D1 | D2 | b | f | Z-φd | ||
15 | 195 | 195 | 95 | 65 | 45 | 14 | 2 | 4-φ14 | |||
CS41H- | 16 | C-B | |||||||||
25 | 20 | 195 | 200 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | ||
40 | 25 | 215 | 225 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | ||
CS41H- | 16 | C-D | 25 | 270 | 245 | 115 | 85 | 65 | 14 | 2 | 4-φ14 |
25 | 32 | 270 | 250 | 135 | 100 | 78 | 16 | 2 | 4-φ18 | ||
40 | 40 | 280 | 290 | 145 | 110 | 85 | 16 | 3 | 4-φ18 | ||
50 | 290 | 300 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | |||
CS41H- | 16 | C-F | 50 | 410 | 380 | 160 | 125 | 100 | 16 | 3 | 4-φ18 |
25 | 65 | 410 | 380 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | ||
CS41H- | 16 | C-F | 80 | 430 | 420 | 195 | 160 | 135 | 20 | 3 | 8-φ18 |
25 | 100 | 430 | 440 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | ||
CS41H- | 16 | C-F | 125 | 480 | 510 | 245 | 210 | 185 | 22 | 3 | 8-φ18 |
25 | 150 | 480 | 510 | 280 | 240 | 210 | 24 | 3 | 8-φ23 |
