T940H电动回转式调节阀

T940H

直接联系

永嘉县英科泵阀有限公司.

温州

产品规格型号

参考报价：

1万元以下

品牌：

英科

型号：

T940H

关注度：

1168

范围（量程或细度）：

台

创新点：

永嘉

应用行业：

泵阀门

典型用户：

销售

产品介绍

一、T940H电动回转式调节阀概述：
1.电动回转式调节阀主要由阀体、套筒、阀瓣、阀杆等零件组成。套筒和阀瓣上都开有节流孔通过阀瓣在阀座内回转来改变过流面积，调节流量。配ZKJ型或其它型电动角行程执行器可实现遥控和自动控制。
2.电动回转式调节阀广泛应用于给水管路中作调节流量使用。也可在油品管路中使用。

3.电动回转式调节阀适用于公称压力：1.6-10MPa/cm² 、工作温度：T40H-40、≤425℃、T40H-100型≤425℃、适用于介质在水管道上，装于低、次中压、中压锅炉给水或高加疏水管道上，给水调节阀安装在锅炉给水管上，供调节给水流量，以满足锅炉和负荷运行的需要
二、T940H电动回转式调节阀性能参数：

称压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
壳体试验压力(Mpa)	2.4	3.75	6.0	9.6	15.0	24
**进口压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
流量特性	线性或等百分比
渗漏量	GB10869-1989(Ⅰ级)

三、T940H电动回转式调节阀零件材料：

零件名称	零件材料
阀体	WCB
阀盖底盖	WCB
阀座	2Cr13
阀瓣	2Cr13
阀杆	2Cr13
填料	柔性石墨

四、T940H电动回转式调节阀流量系数：

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	2	4	4.5	5	14	15	16.5	51	52	80	105	150	225	360	480	630	800

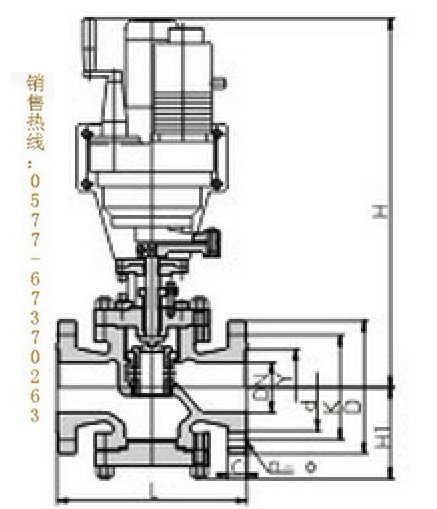

五、T940H电动回转式调节阀连接尺寸：

公称通径DN	外形尺寸
	L		H	H1
	1.6/2.5MPa	4.0MPa	H	H1
50	250	270	625	125
65	280	300	625	130
80	310	330	745	160
100	350	380	745	170
125	400	450	765	200
150	450	500	820	210
200	500	550	985	240
250	650		1055	290
300	800		1180	335
350	850		1260	375
400	900		1340	405
500	950		1570	465

公称通径DN	外形尺寸
	L		H	H1
	4.0	10.0MPa	H	H1
50	270	300	635	135
65	300	340	635	140
80	330	360	755	170
100	380		755	185
125	450		780	215
150	500		835	225
200	550		1005	260
250	650		1075	310
300	800		1200	355
350	850		1280	395
400	900		1360	435
500	950		1595	495
