ZXQ气动三通调节阀

ZXQ

直接联系

永嘉县英科泵阀有限公司.

温州

产品规格型号

参考报价：

1万元以下

品牌：

英科

型号：

ZXQ

关注度：

1800

范围（量程或细度）：

台

创新点：

永嘉

应用行业：

泵阀门

典型用户：

销售

产品介绍

ZXQ气动三通调节阀特点

1、流对对阀芯作用方向都处于流开状态，故阀能稳定工作。
2、除上阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。
3、执行机构采用多弹簧结构，高度减小30%。重量减轻30%。

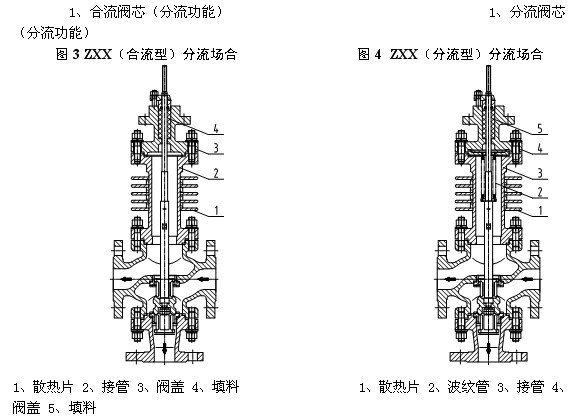

ZXQ气动三通调节阀结构图

ZXQ气动三通调节阀技术参数

ZXX（Q）气动薄膜三通型公称通径 DN（mm）		25		32			40		50		65		80		100			125		150		200
额定流量系数（ KV）	合流	8.5		13			21		34		53		85		135			210		340		535
	分流	8.5		13			21		34		53		85		135			210		340		535

额定行程 L（mm）		16			25						40						60
膜片有效面积 Ae（cm 2 ）		280			400						600						1000
公称压力 PN（MPa）		1.6、4.0、6.4
固有流量特性		直线、抛物线
固有可调比 (R)		30
工作温度 t（℃）		普通型 : 铸铁-20~200 铸钢-40~250 铸不锈钢-60~250 散热型 : 铸钢-40~450 铸不锈钢-60~450
两种介质温度差 t（℃）		铸铁≤ 150 铸钢、铸不锈钢≤200
信号范围 Pr(kpa)		40~200
气源压力 Ps(MPa)		0.14~0.4
允许泄漏量（ l/h）		10 -4 ×阀额定容量
允许压差△ P(MPa)		0.86	0.75			0.48		0.31		0.27		0.18		0.11		0.12			0.09		0.05

ZXQ气动三通调节阀零件材料

ZXX（Q）三通气动型阀体、阀盖	软密封阀芯	阀芯、阀座	波纹膜片	填料	膜盖	弹簧	垫片	阀杆、推杆	衬套
HT200，ZG230-450，ZG1Cr18Ni9Ti	增强聚四氟乙烯	1Cr18Ni9Ti，司太莱合金堆焊	丁晴橡胶夹增强涤纶织物	聚四氟乙烯，柔性石墨	A3	60SiMn	橡胶石棉板、10、1Cr18Ni9Ti石棉缠绕垫片	2Cr13、1Cr18Ni9Ti

ZXQ气动三通调节阀连接尺寸

ZXX（Q）气动薄膜三通型公称通径253240506580100125150200A282306306306394394394498498498H 1PN16121130140153178190200260320360PN40130140150160185200220280320380PN64160170180200230250282310430480H普通型PN16PN4049048054058071073075089510051045PN6456056159663076079887689212001263高温型600615650670850870900104013301370重量（ kg）普通型PN16PN4021233336647292155193286PN64252840457485112180243336高温型重量增加（ 5~10）%
