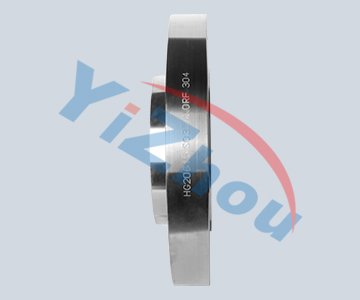

不锈钢带颈平焊法兰

直接联系

温州一洲阀门管件有限公司

产品规格型号

参考报价：

面议

关注度：

1547

产品介绍

产品详细说明产品详细说明

公称

通径

DN

	管子外径 A1		连接尺寸					法兰厚度 C		法兰内径 B1		法兰颈			法兰高度 H	坡口宽度 b	法兰理论重量 (Kg)
	管子外径 A1		法兰外径 D	螺栓孔中心圆直径K	螺栓孔直径 L	螺栓孔数量 n	螺纹 Th			法兰内径 B1		N		R
	A	B	法兰外径 D	螺栓孔中心圆直径K	螺栓孔直径 L	螺栓孔数量 n	螺纹 Th			A	B	A	B	R
1O	17.2	14	90	60	14	d	M12	14		18	15	30	30	3	22	4	O.65
15	21.3	18	95	65	14	4	M12	14		22	19	35	35	3	22	4	0.72
20	26.9	25	105	75	14	4	M12	16		27.5	26	45	45	4	26	4	1.03
25	33.7	32	115	85	14	4	M12	16		34.5	33	52	52	4	28	5	1.24
32	42.4	38	140	100	18	4	M16	18		43.5	39	60	60	5	30	5	2.02
40	48.3	45	150	11O	18	4	M16	18		49.5	46	70	70	5	32	5	2.36
50	60.3	57	165	125	18	4	M16	20		61.5	59	84	84	5	34	5	3.08
65	76.1	76	185	145	18	8	M16	22		77.5	78	104	104	6	38	6	3.93
80	88.9	89	200	160	18	8	M16	24		90.5	91	118	118	6	40	6	4.86
1OO	114.3	108	235	190	22	8	M20	24		116	110	145	145	6	44	6	6.91
125	139.7	133	270	220	26	8	M24	26		141.5	135	170	170	6	48	7	9.34
150	168.3	159	300	250	26	8	M24	28		170.5	161	200	200	8	52	8	12.2
200	219.1	219	375	320	30	12	M27	34		221.5	222	260	260	8	56	10	19.4
250	273	273	450	385	33	12	M30*2	38		276.5	276	318	318	1O	64	11	30.5
300	323.9	325	515	450	33	16	M30*2	42		327.5	328	380	380	10	71	12	42.9
350	355.6	377	580	51O	36	16	M33*2	46		359.5	381	432	444	1O	78	13	58.6
400	406.4	426	660	585	39	16	M36*3	50		411	430	498	518	10	86	14	88.3
450	457	480	685	61O	39	20	M36*3	57		462	485	522	545	12	94	16	85.6
500	508	530	755	670	42	20	M39*3	57		513.5	535	576	598	12	100	17	106.2
600	61O	630	890	795	48	20	M45*3	72		616.5	636	686	706	12	106	18	171.2
带颈平焊法兰PN2.5mpa（25bar）
10	17.2	14	90	60	14	4	M12		14	18	15	30	30	3	22	4	O.65
15	21.3	18	95	65	14	4	M12		14	22	19	35	35	3	22	4	0.72
20	26.9	25	105	75	14	4	M12		16	27.5	26	45	45	4	26	4	1.03
25	33.7	32	115	85	14	4	M12		16	34.5	33	52	52	4	28	5	1.24
32	42.4	38	140	100	18	4	M16		18	43.5	39	60	60	5	30	5	2.02
40	48.3	45	150	110	18	4	M16		18	49.5	46	70	70	5	32	5	2.36
50	60.3	57	165	125	18	4	M16		20	61.5	59	84	84	5	34	5	3.08
65	76.1	76	185	145	18	8	M16		22	77.5	78	104	104	6	38	6	3.93
80	88.9	89	200	160	18	8	M16		24	90.5	91	118	118	6	40	6	4.86
100	114.3	108	235	190	22	8	M20		24	116	11O	145	145	6	44	6	6.91
125	139.7	133	270	220	26	8	M24		26	141.5	135	170	170	6	48	6	9.34
150	168.3	159	300	250	26	8	M24		28	170.5	161	200	200	8	52	6	12.2
200	219.1	219	360	310	26	12	M24		30	221.5	222	256	256	8	52	8	15.6
250	273	273	425	370	30	12	M27		32	276.5	276	310	310	10	60	1O	21.9
300	323.9	325	485	430	30	16	M27		34	327.5	328	364	364	10	67	11	28.8
350	355.6	377	555	490	33	16	M30×2		38	359.5	381	418	430	10	72	12	42.4
400	406.4	426	620	550	36	16	M33×2		40	411	430	472	492	10	78	12	57.4
450	457	480	670	600	36	20	M33×2		42	462	485	520	542	12	84	12	63.7
500	508	530	730	660	36	20	M33×2		44	513.5	535	580	602	12	90	12	81.4
600	61O	630	845	770	39	20	M36×2		46	616.5	636	684	704	12	1OO	12	109.4
