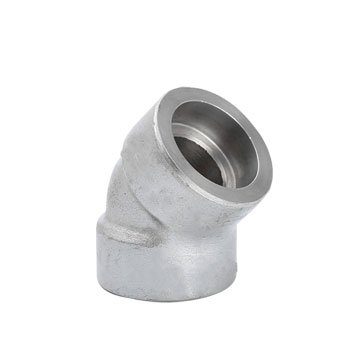

45°承插焊弯头
面议
维亚克
45°承插焊弯头
405
承插焊管件(一)
GB/T 14383、HGJ10、SHJ410、ASME B16.11、JIS B2316
Socket welding pipe fittings
公称通径 Nominal diameter DN(in) | 深插孔 深度 Depth of socket | 壁厚Wall thickness | 中心至承插孔底Center to bottom of socket | |||||||
A | ||||||||||
Cmin | 90°弯头、三通、四通 Elbow、Tee、Cross | 45°弯头 45°Elbow | ||||||||
A | B(in) | Jmin | 3000 Sch80 | 6000 Schl60 | 9000 XXS | 3000 Sch80 | 6000 Schl60 | 9000 XXS | 3000 Sch80 | 6000 Schl60 |
6 | 1/8 | 10 | 3.2 | 4.0 | - | 11 | 11 | - | 8 | 8 |
8 | 1/4 | 10 | 3.8 | 4.6 | - | 11 | 14 | - | 8 | 8 |
10 | 3/8 | 10 | 4.0 | 5.1 | - | 14 | 16 | - | 8 | 11 |
15 | 1/2 | 10 | 4.5 | 5.6 | 9.4 | 16 | 19 | 25 | 11 | 13 |
20 | 3/4 | 13 | 5.0 | 7.0 | 9.8 | 19 | 22 | 29 | 13 | 14 |
25 | 1 | 13 | 5.6 | 7.9 | 11.4 | 22 | 27 | 32 | 14 | 18 |
32 | 11/4 | 13 | 6.3 | 7.9 | 12.2 | 27 | 32 | 35 | 18 | 21 |
40 | 11/2 | 13 | 6.3 | 8.9 | 12.7 | 32 | 38 | 38 | 21 | 25 |
50 | 2 | 16 | 7.0 | 11.0 | 13.9 | 38 | 41 | 54 | 25 | 29 |
65 | 21/2 | 16 | 8.9 | 12.5 | - | 41 | 57 | - | 29 | 32 |
80 | 3 | 16 | 10.0 | 13.8 | - | 57 | 64 | - | 32 | 35 |
100 | 4 | 16 | 10.7 | - | - | 67 | - | - | 41 | - |
注: 1)本表列出的为承插焊管件各相同部分尺寸,各标准规定的接管尺寸及承插孔径d1,流通孔径d2,见第46页。
2) 3000、 6000、 9000为压力等级代号,单位为磅/平方英寸; sch80、sch160、XXS为壁厚等级代号。
3) 45°、 90°弯头当其为异径时,流通孔径d2的尺寸用小口径公称通径相对的尺寸d2。
