HD1000 系列
直接联系
浙江中控技术股份有限公司
浙江
面议
HD1000 系列
1962

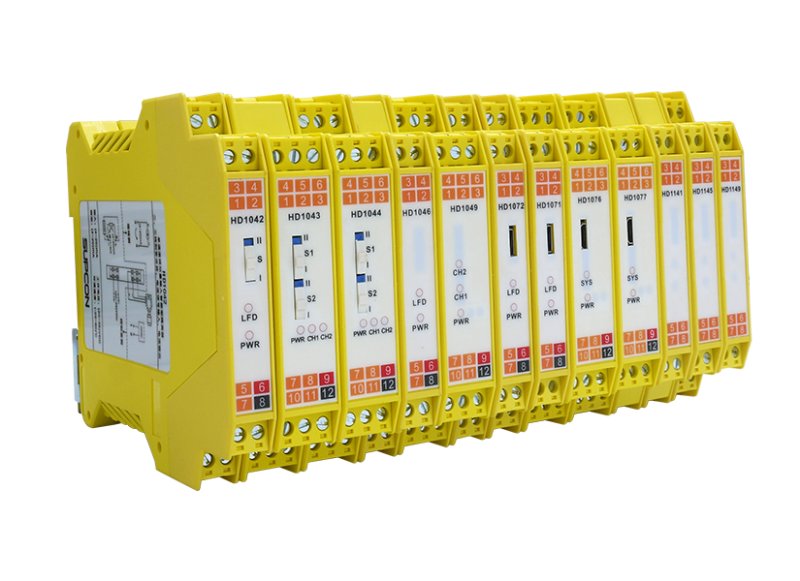

HD1000 系列隔离器
HD1000系列隔离器通过光、电、磁等隔离技术对供电电源、输入端信号和输出端信号三者进行两两隔离，从而实现现场设备和控制系统之间的隔离信号传输，是现场设备和控制室设备间的隔离接口单元；隔离技术对输入输出信号在电气上进行完全隔离，大大提高电子系统的抗干扰性和可靠性，目前越来越多的工业控制系统和现场设备间的接口采用隔离接口单元取代原来的非隔离单元。
HD1000全系列隔离器涵盖了以下设备功能：热电阻温度信号变送器、热电偶温度信号变送器、毫伏信号变送器、配电器、信号分配器以及中间驱动继电器等。
· 输入/输出信号及电源三端口隔离
· 无需接地
· 隔离电压高
· 提供一入两出功能
· 隔离故障点
· 高转换精度
· 模块系列化
· 端子“即插即用”
· DIN导轨独立安装
· 高密度安装
n 供电（有源选型）
工作电源： (20~35)VDC（与隔离器相连的控制仪表的电源或其内部可能产生的电压不得高于250VAC/DC）
**允许电压Um： 250VAC/DC
n 安装环境
连续工作温度： (-20~60)℃
存储温度： (-40~80)℃
相对湿度： (5~95)%
n 基本结构
17.5mm厚度型号：
重量： 约110g
外形尺寸： 114.5mm×99.0mm×17.5mm
12.5mm厚度型号：
重量： 约100g
外形尺寸： 114.5mm×99.0mm×12.5mm
HD10 | HD1000系列有源隔离器 | |||||||||
代码 | 通道数 | 产品功能 | 输入信号 | 输出信号 | ||||||
14 | 1 | 开关量输入 | 触点开关及符合NAMUR标准的接近开关 | 继电器常开触点，或常闭触点（定制） | ||||||
15 | 1入2出 | 开关量输入 | 触点开关及符合NAMUR标准的接近开关 | 继电器常开触点，或常闭触点（定制） | ||||||
16 | 2 | 开关量输入 | 触点开关及符合NAMUR标准的接近开关 | 继电器常开触点，或常闭触点（定制） | ||||||
40 | 1 | 大电压输入 | 大电压信号输入，量程可选，**(0~50)V | (4~20)mA，或(1~5)V（定制） | ||||||
42 | 1 | 模拟量输入，带配电，支持双向HART通信 | 配电(4~20)mA或(4~20)mA电流源 | (4~20)mA（内/外配电模式可调），或(1~5)V（定制） | ||||||
43 | 1入2出 | 模拟量输入，带配电，支持双向HART通信 | 配电(4~20)mA或(4~20)mA电流源 | (4~20)mA（内/外配电模式可调），或(1~5)V（定制） | ||||||
44 | 2 | 模拟量输入，带配电，支持双向HART通信 | 配电(4~20)mA或(4~20)mA电流源 | (4~20)mA（内/外配电模式可调），或(1~5)V（定制） | ||||||
46 | 1 | 模拟量输出，支持双向HART通信 | (4~20)mA | (4~20)mA，或(1~5)V（定制） | ||||||
49 | 2 | 模拟量输出，支持双向HART通信 | (4~20)mA | (4~20)mA，或(1~5)V（定制） | ||||||
71 | 1 | 热电偶/mV信号变送输出 | 热电偶 | R (-20~1750)℃可选 | (4~20)mA，或(1~5)V（定制） | |||||
J (-200~1200)℃可选 | ||||||||||
K (-200~1370)℃可选 | ||||||||||
B (600~1800)℃可选 | ||||||||||
E (-200~950)℃可选 | ||||||||||
N (-200~1300)℃可选 | ||||||||||
S (-20~1750)℃可选 | ||||||||||
T (-200~400)℃可选 | ||||||||||
mV信号 | (-75~75)mV可选 | |||||||||
72 | 1 | 热电阻/电阻信号变送输出 | 热电阻 | Pt100 (-200~800)℃可选 | (4~20)mA，或(1~5)V（定制） | |||||
Cu50 (-50~300)℃可选 | ||||||||||
Pt1000 (-50~150)℃可选 | ||||||||||
电阻信号 |
