AD36电机反馈光电编码器

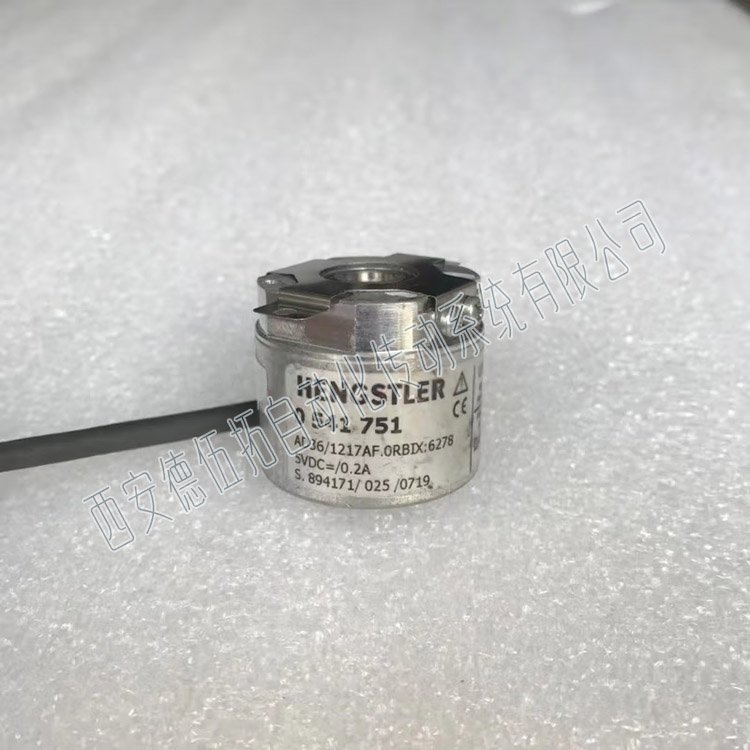

亨士乐AD36/1217AF.0RBIX:6278编码器

产品名称：AD36电机反馈光电编码器

型号：AD36/1217AF.0RBIX:6278

品牌：亨士乐 Hengstler

产地：德国

代理商：西安德伍拓自动化传动系统有限公司

西安德伍拓自动化传动系统有限公司近期到货一批AD36电机反馈光电编码器，型号为：AD36/1217AF.0RBIX:6278，这款编码器广泛应用于：机床、伺服电机、工厂自动化、医疗影像、矢量电机等行业，希望能解决部分企业的燃眉之急，数量有限、欲购从速，先到先得哦。

AD36电机反馈光电编码器|德国Hengstler(亨士乐)

紧凑的外形可与尺寸15的旋转变压器兼容

高达22位的单圈分辨率和12位的多圈J对位置信息

1Vp-p正弦波可选，可与过去的控制器兼容

反馈系统光电编码器AD36专为尺寸紧凑的伺服电机设计

AD36型编码器应用真正齿轮多圈光学传感技术，直径为36mm。独特的贯通空心轴使安装与1.5"旋转变压器相兼容。机械设计包括两个滚珠轴承和一个弹性的力矩支撑。

AD36与ACURO-DRIVE互补，适合用在小框架BLDC伺服电机。

全数字式控制回路

新的全数字OptoAsic技术能使其向真正的数字驱动系统转变。传统的型编码器仍有模拟正弦波信号，用来反馈位置数据。然而，AD36提供BiSS接口上的19位(单圈)和12位全数字位置数据，可变的时钟频率可达10MHz。BiSS是市场上现有的W一开放高速双向传感器接口。通过SSI接口和每转2048正弦-余弦周期，实现与大多数现有驱动的向后兼容。

AD36/1217AF.0RBIX:6278编码器内置诊断系统

AD36的内置诊断系统控制和调节内部信号。通过对任何系统错误和老化影响的预警，防止其影响编码器的功能，并获得Z长的电机正常运行时间。代码的似真性检查保证了输出数据总是表示真实的位置。并且工作温度能够被测量并以8位的分辨率被读出。如果超出或者低于设定的极限值，警告的报警位可以指示出来。

AD36电机反馈光电编码器产品规格

外径：1.48"(37.5mm)

轴径或孔径：8mm

脉冲数或分辨率：SSI:13位，BiSS:19位（单圈）

防护等级：IP40

Z高转速：12,000 RPM

AD36电机反馈光电编码器电气特性

供电电压：DC 5V -5%/+10%或 DC 10~30V

单圈分辨率：SSI：13 位；BiSS：19 位

AD36电机反馈光电编码器机械特性

外壳直径：37.5mm (1.48”)

轴/法兰/外壳材料：不锈钢/铝/塑料

轴径：8mm 实心轴

AD36/1217AF.0RBIX:6278电机反馈光电编码器环境特性

工作温度：-40°~+120°C

了解更多编码器相关知识，敬请关注亨士乐编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供Hengstler编码器的选型、安装、调试、保养等技术指导服务，尽量避免企业因为编码器技术人员的短缺带来的损失，采取“线上+线下”服务的服务形式，帮助企业解决技术难题。

Hengstler(亨士乐)编码器在矢量电机方面的应用

配合Hengstler编码器，矢量电机也可以在很宽的调速范围内提供精确的速度，转矩和位置控制。一般情况下编码器需要安装在电机的C面法兰上或者电机的出轴上，这就要求编码器需要提供多种安装方式，材质及分辨率来适应客户的应用。

Hengstler(亨士乐)编码器在医疗影像行业的应用

医学影像器械是我国医疗器械细分领域，大型医学影像设备主要由X线成像设备（DR）、计算机断层扫描（CT）、核磁共振（MRI）及核医学组成。在大型医学影像设备中，Hengstler编码器起着各种机械运动自动化定位与数字化联网进而智能化医疗的双重作用。
