产品特性

1、执行JIS标准;

2、两根专用轴承钢制作的导杆，用直线轴承或黄铜轴承导向，具有高的抗扭转及抗侧向载荷能力;

★注:钢珠直线轴承:适用于气缸作推举动作，或要求高精度和高承载能力的场合，特别适用于要求低磨擦运动的场合;
黄铜滑动轴承:适用于气缸作制动等耐径向负荷动作的场合，较一般之制动缸相较提升2倍以上耐横向冲击力，且具有更大的扭转刚度。

3、驱动单元与导向单元设计在同一本体内，不需额外的附件，*小的空间需求，且进气接口可选择,安装更方便;

4、本体底面、本体后端面及固定板上均各有两个精确定位孔(见外形图中之中PA孔及XX处孔)，对更高精度需求的场合，提供更高精度的定位安装;

5、本体.上四个传感器沟槽，提供传感器多种安装方式;

6、本体的特别设计，提供多方位的安装固定型式:

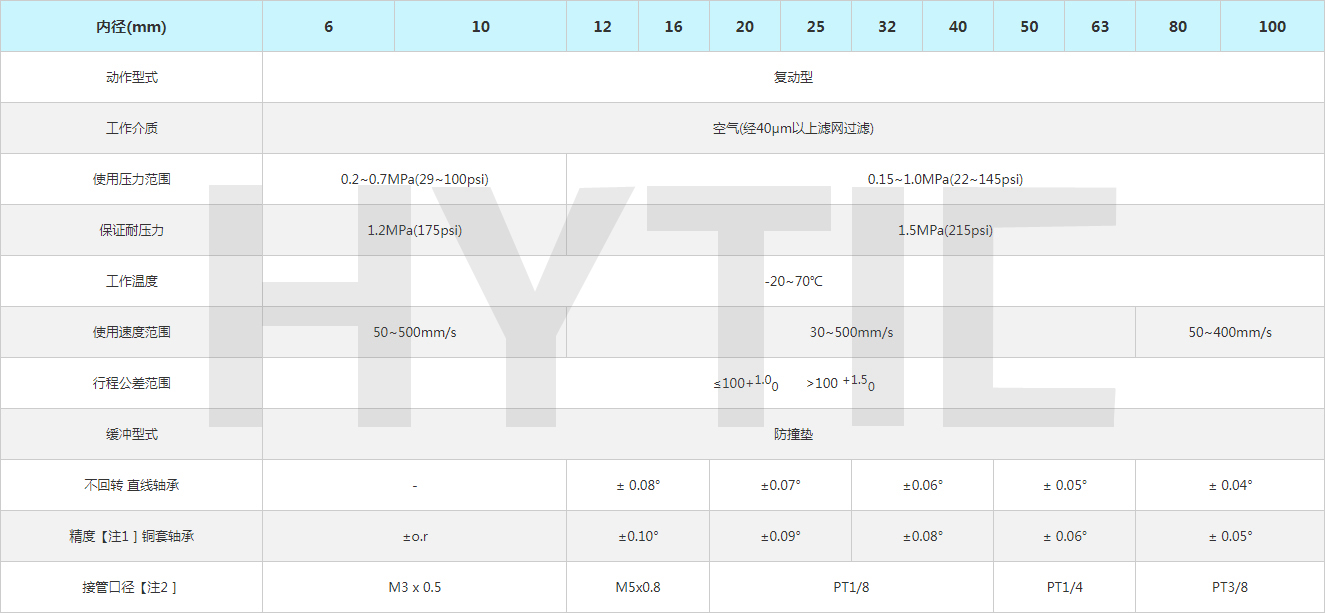

规格

[注1]不回转精度为气缸完全收回状态时，气缸固定板可回转的角度;
[注2]接管牙型有PT牙、G牙、NPT牙可供选择;

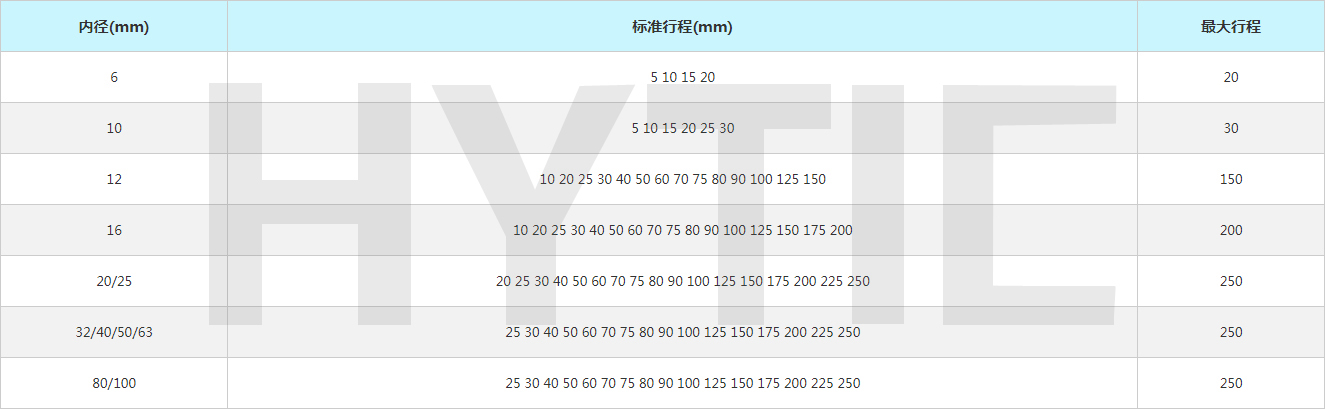

行程

[注]与标准行程相差1~5mm的非标行程气缸，由上一级标准行程气缸改制而成，外形尺寸与其相同。如行程为86的非标行程气缸是由标准行程为90的标准气缸改制而成，其外形尺寸与其相同;而行程为84的非标行程气缸因与上一级标准行程90相差6mm,则只能以非标形式下单订购。
