齿轮轴
直接联系
洛阳中和重型机械有限公司
河南
面议
洛阳中和
齿轮轴
602
主要技术参数
可生产直径8m以下各规格型号的大型选矿球磨机
★ 溢流型球磨机：规格从φ1.5x3.0～φ8x13m，有效容积为7.5～194.3m3的各种配置的多种规格；
★ 格子型球磨机：规格从φ1.2x2.4～φ4x14m，有效容积为2.2～157m3的各种配置的多种规格；
球磨机的技术特点是：
▲ 筒式磨机采用的传动形式有边缘传单、中心传动、多点啮合边缘传动等传动型式；驱动形式有异步电机＋减速器＋小齿轮＋大齿轮和同步电机＋空气离合器＋小齿轮＋大齿轮；
▲ 一般采用两端静动**承的支撑方式，采用完全封闭式的自调心1200线接触‘摇杆型’轴承，亦可采用单滑履、双滑履静动压的支撑方式或全静压支撑；
▲ 大型开式齿轮采用美国AGMA标准设计，装备有密封可靠的齿轮罩，设有甘油自动喷雾润滑装置；
▲ 筒体为磨机的关键件，利用计算机对其进行有限元分析，保证其使用的可靠性；
▲ 大、中型磨机装备有慢速驱动装置；
▲ 大、中型磨机装备有高低压润滑站；
▲ 控制与保护系统采用PLC控制。

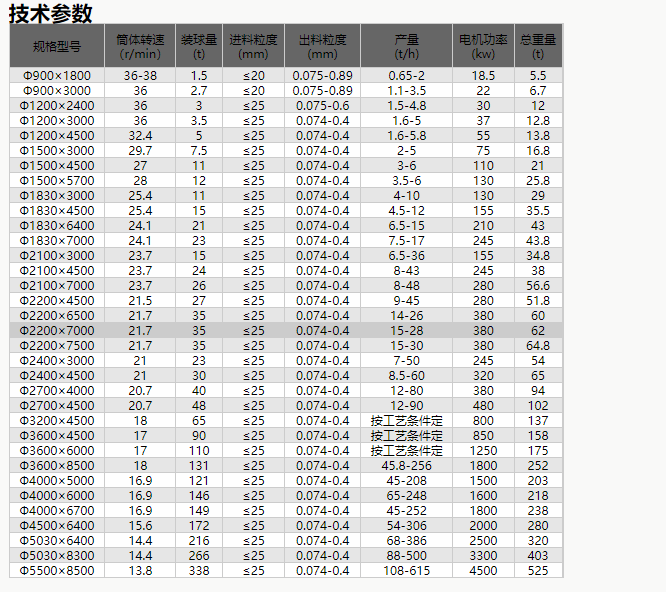

技术参数
筒体转速 | 进料粒度 | 产量 | 总重量 | |
36-38 | ≤20 | 0.65-2 | 5.5 | |
36 | ≤20 | 1.1-3.5 | 6.7 | |
36 | ≤25 | 1.5-4.8 | 12 | |
36 | ≤25 | 1.6-5 | 12.8 | |
32.4 | ≤25 | 1.6-5.8 | 13.8 | |
29.7 | ≤25 | 2-5 | 16.8 | |
27 | ≤25 | 3-6 | 21 | |
28 | ≤25 | 3.5-6 | 25.8 | |
25.4 | ≤25 | 4-10 | 29 | |
25.4 | ≤25 | 4.5-12 | 35.5 | |
24.1 | ≤25 | 6.5-15 | 43 | |
24.1 | ≤25 | 7.5-17 | 43.8 | |
23.7 | ≤25 | 6.5-36 | 34.8 | |
23.7 | ≤25 | 8-43 | 38 | |
23.7 | ≤25 | 8-48 | 56.6 | |
21.5 | ≤25 | 9-45 | 51.8 | |
21.7 | ≤25 | 14-26 | 60 | |
21.7 | ≤25 | 15-28 | 62 | |
21.7 | ≤25 | 15-30 | 64.8 | |
21 | ≤25 | 7-50 | 54 | |
21 | ≤25 | 8.5-60 | 65 | |
20.7 | ≤25 | 12-80 | 94 | |
20.7 | ≤25 | 12-90 | 102 | |
18 | ≤25 | 按工艺条件定 | 137 | |
17 | ≤25 | 按工艺条件定 | 158 | |
17 | ≤25 | 按工艺条件定 | 175 | |
18 | ≤25 | 45.8-256 | 252 | |
16.9 | ≤25 | 45-208 | 203 | |
16.9 | ≤25 | 65-248 | 218 | |
16.9 | ≤25 | 45-252 | 238 | |
15.6 | ≤25 | 54-306 | 280 | |
14.4 | ≤25 | 68-386 | 320 | |
14.4 | ≤25 | 88-500 | 403 | |
13.8 | ≤25 | 108-615 | 525 |
