SRZ型散热排管
面议
瑞鑫达

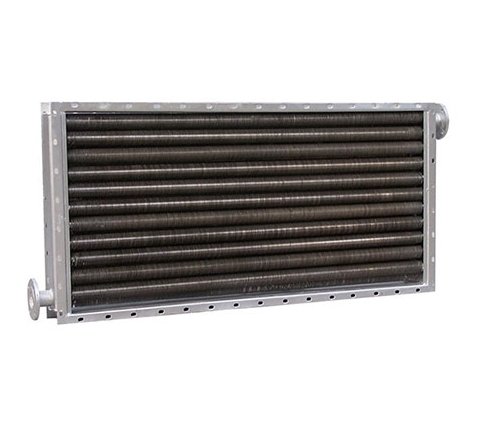

SRZ型散热排管
328
我厂生产的钢制绕片式SRZ型螺旋散热器,是在热风装置中作为加热空气用的空气加热器,是热风装置中的主要设备,在淀粉的气流干燥中得到广泛的应用。
SRZ型散热器用于热风采暖,空气调节系统及干燥装置的空气加热。适用于蒸汽及热水采暖系统。它在许多工业企业,大型建筑物的采暖通风系统中得到广泛的应用。
其热介质为蒸汽或高温水。蒸汽的工作压力为0.3—8公斤/平方厘米。高温水温度在130—170摄氏度左右。
SRZ型散热排管主要由顺空气流向的三排叉排列螺旋翅片管束组成。散热翅片管束的加工工艺是把冷轧钢
带用机械绕片方法,绕在无缝钢管上,然后进行表面镀锌处理。散热翅片与散热管接触面广而紧,传热性能良好,稳定并且耐腐蚀。蒸汽或高温水流经钢管之内,热量通过紧绕在钢管上的翅片传给片面的空气,达到加热空气的作用。
SRZ型散热排管的翅片管均用φ21X3m/m无缝钢管绕制上15×0.4m/m的冷轧钢带而成,呈螺旋状,根据放热能力的大小分为大(D)、中(Z)、小(X)三种类型,其片距S分:D(S=5毫米)、Z(S=6毫米)、X(S=8毫米)三种共计三
十八个规格。
型号规格示例说明:SRZ型螺旋翅片式散热器的型号由二组数字和汉字拼音字母组合表示。
**组——由三个字母表示其型号。 S(散) R(绕) Z(系列代号)
第二组——用以表示散热器的规格。前面数字表示散热器通风正截面长和宽尺寸分米数的化整(两数字母“×”号相隔)。后用拼音字母表示类型。
