检验筛

作用与原理：

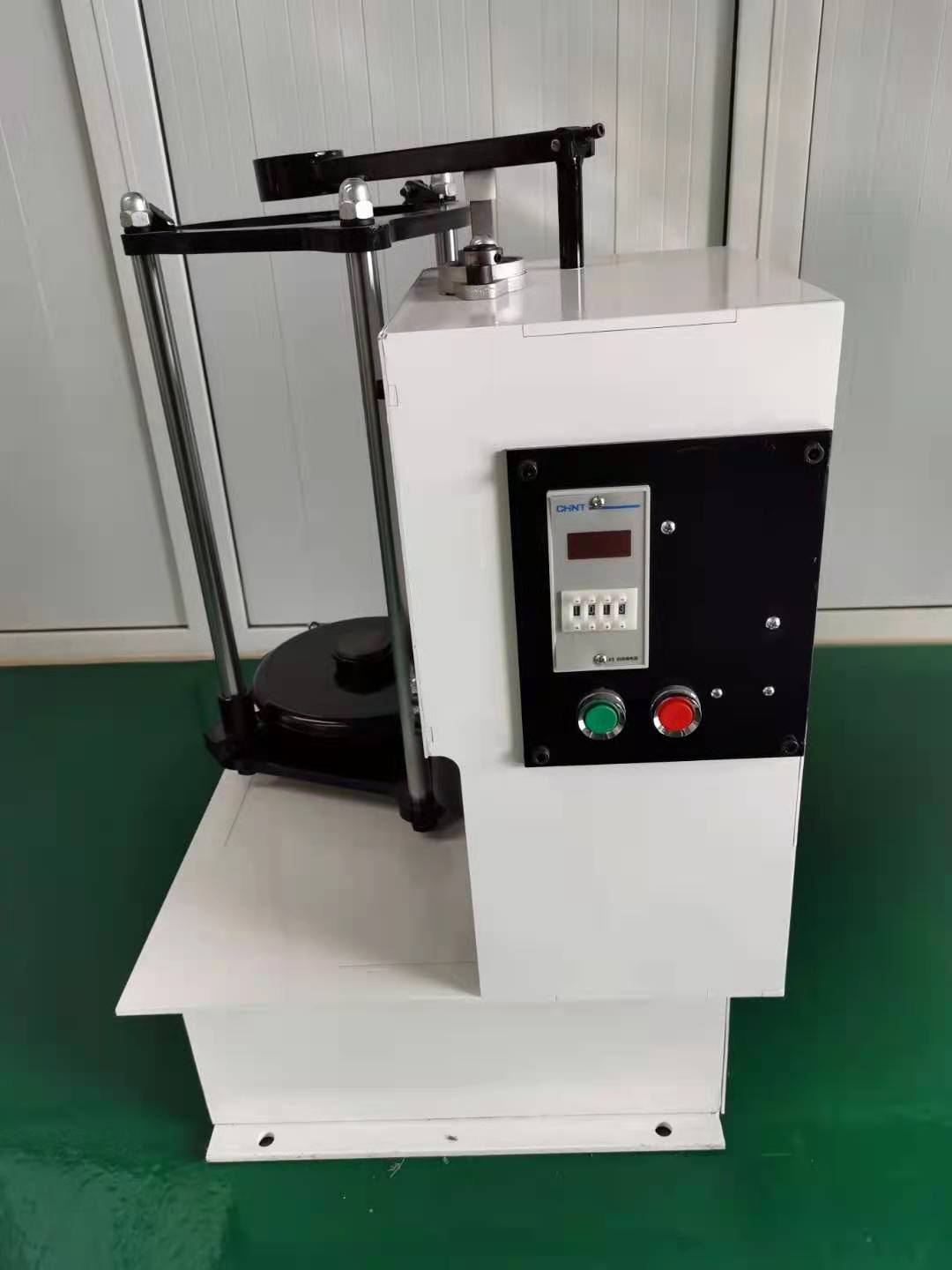

　　我公司生产的标准拍击式振动实验筛机（同步带式），工作参数符合国家标准、配合试验筛、分样筛使用可对冶金、化工、磨料、超硬材料、饲料、食品、医药等行业的粉体材料进行筛分生产、检验。

工作原理：

　　电机带动齿轮通过同步带传动到主轴上，经齿轮变速后主轴按要求的转速转动，主轴带动偏心轮使滑板做往复运动，带动安装在滑板托盘中的试验筛左右摇动，同时主轴带动顶杆齿轮转动，变速后顶杆齿轮通过凸轮顶击顶杆，顶杆使拍锤上下拍击试验筛上盖，使得试验筛、分样筛中的物料往复和上下振动，使小于试验筛的筛面网孔的物料颗粒筛分进下层试验筛，如此层层筛选，使每层试验筛内只留相同粒度的物料。达到不同粒度的分离并确定此物料的粒度组成。

特点：

　　1）传动准确，一致性好：由于采用齿轮带动同步带传动，转速比准确，不会产生一般三角带的掉速现象（三角带有3%的掉速率），使每一次相同时间下的筛分运动相一致（齿轮的传动比准确率99.99%），同时设备安装数字定时器，设定好时间后到时自动停机，保证检验或生产的一致性要求。

　　2）寿命长、维修、维护成本低：由于两齿轮没有直接接触不会磨损，同步带与齿轮的接触适应性好寿命长，维修时只需更换同步带，同时偏心轮组采用了整体方式，再次安装准确方便，转动部分采用轴承(标准件)，不易磨损，成本低，易更换。降低了维修的技术要求和成本。

　　3）筛分效率高，这种筛分方式使筛分时同时具备往复和拍击振动两种运动，不会堵塞筛网，下料快，筛分彻底。

　　4）洁净：由于采用的这种传动方式不需加油，降低了维护成本和保护环境，对生产环境要求洁净十分有利。

　　使用行业用途分析：

　　广泛应用于食品、医药、化工、磨料、颜料、矿山、冶金、地质、陶瓷、国防等行业的科研单位、实验室、检验室、生产控制等对固体、粉体、浆液料等物料的检验、筛分、分级、粒度分析、杂物含量分析等。特别是用于金刚石等超硬材料生产筛分。

　　使用方法：

　　注意1.220V单相电机出厂前已经调好方向。

　　2.设备运转前须固定。固定采用底脚螺栓固定，可采用膨胀螺丝将设备固定在水泥地面上。

　　3.安装试验筛。客户可以根据自己的需要，加装1-7层试验筛。具体方法是：松开托盘紧固螺丝，将托盘向下移动，装入装好物料的试验筛（分样筛、标准筛），然后托起托盘至合适位置，拧紧紧固螺丝，放下捶铁后，定好时间即可开机。

　　4.设备带有定时装备，用户可调节使用时间，开机后到时自动停机。调节时间前两位为分钟，后两位为秒。用户可根据自己需要调节运行时间。

　　5.设备拍击高度出厂前已调好，

　　6.上下滑板，加油嘴等应定期加油。

　　7.每月定期检查，加油。

　　8.安装请打底脚螺丝。

　　切记！带电不能调时间，停机后再调。

易损件

技术参数

　　注：本厂产品所有技术资料，尺寸以实物为准。
