无论是地下还是露天采矿场开采出来的、或经过破碎的物料,或是其它某些工业产品所需的天然原料、在未处理前常常是以各种大小不同的颗粒混合在一起的形式存在,有些物料甚至含有很多水份或泥土或其它有用、无用的介质。为了正确合理使用物料和满足产成品的质量要求,在选矿厂、洗煤厂和其它工业部门中,物料在使用或进一步处理前,常常需要分成粒度相近的几种级别或进行脱水、脱介、脱泥,有时是兼而有之。从广义上讲不管上述哪一种情况,总存在着物料通过筛面的过孔问题,而物料通过筛面的过孔称为筛分。筛分所用的机械就叫筛分机械
筛分作业概括起来主要有分级、脱水、脱泥和脱介,其中分级是*为常见的作业,从先后次序看,它又分以下三种作业方式:
(一)*终筛分:筛分后所得到的产物即为成品的作业,或者说生产出粒级商品的筛分作业。例如:在选煤厂中,将原煤分成几种不同级别后直接供给消费者使用,就采用*终筛分。
(二)准备筛分:按下道工序要求,将原物料分成几种不同级别的筛分。例如:在选矿厂中采用重力选矿、电磁选矿等方法时,要求矿石有一定的粒度范围,因而在选别作业以前,须将矿石分成若干级别,为选别作业的顺利进行做准备筛分。
(三)筛查筛分:从破碎物中分出粒度不合格的产物的筛分。
从分级方法看又有二种作业方式:
1干法筛分:不借助于水的筛分。
2 湿法筛分:借助于水的冲洗作用的筛分。
(二)筛分机的种类、基本机构及安装方式
鹿泉市田龙机械厂生产的筛分机产品主要有各式各样的惯性振动筛(简称振动筛),其次是固定筛、弧形筛、弛张筛、振网筛、共振筛和滚轴筛等。

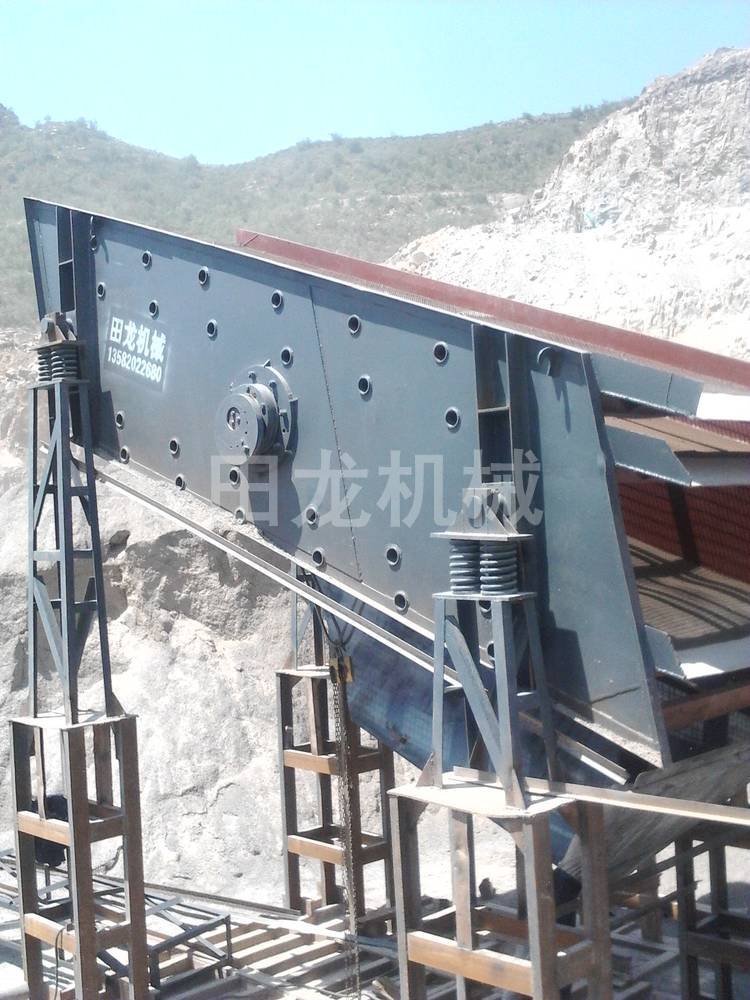

主要由筛箱、激振器、悬挂(或支承)装置及电动机等组成。电动机经特制的软连接,带动激振器主轴回转,由于激振器上不平衡重物的离心惯性力作用,使筛箱获振动。改变激振器偏心重,可获得不同振幅。
筛分机安装方式按隔振装置所处位置不同分为吊式和座式。筛子参振部分通过吊挂装置(亦叫隔振装置)弹性地吊装在上层楼板或支架上的安装方式叫吊式;筛子的参振部分通过支撑装置安装在基础上的安装方式叫座式。
按电动机的安装位置不同又可分为左式和右式两种安装方式。顺物料流动方向看,电动机位于筛机右侧的叫右装或右传动,位于筛机左侧的叫左装或左传动。
性能特点:
1、由于筛箱振动强烈,减少了物料堵塞筛孔的现象,使筛子具有较高的筛分效率和生产率。
2、构造简单、拆换筛面方便。
3、筛分每吨物料所消耗的电能少。
(三)筛分机的筛面
筛面是筛分机直接用于筛分物料的部分。筛分机上所用的筛面根据被筛物料的粒度和筛分作业的工艺要求,可以采用棒条筛面、板状筛面、编织筛面、波浪形筛面、条缝筛面和非金属筛面等。
钢棒条筛面适用于粗粒级物料的筛分;板状筛面通常用于中等粒级物料的筛分;编织筛面适用于中细粒级物料的筛分;波浪形筛面亦适于中细粒级物料的筛分;条缝筛面主要适用于中、细粒级物料的脱水、脱介和脱泥作业;非金属筛面目前使用的有天然橡胶、合成橡胶(聚氨酯)和尼龙等几种,这类筛面多用于黑色和有色金属矿山的非细料级矿石分级。
(四)圆振动筛技术参数
(五)筛分机有关术语
筛面倾角:过筛面的入料端线作一水平面,筛面与水面的夹角即为筛面倾角。此角在水平面的下方为正角,反之为负角,单位;“°”。
筛孔尺寸:筛面上空隙的大小。带锥角的指小端尺寸,圆孔形的指直径大小,方形或矩形孔指宽度,条缝状指缝宽,单位均为“mm”。
有效筛分面积:对物料分离起作用的筛面面积,单位:“㎡”。
**给粒粒度:给料中的**粒度,单位
