YA圆振动筛

直接联系

鞍山天汇矿山设备有限公司

辽宁

产品规格型号

参考报价：

面议

品牌：

天汇矿山

型号：

YA圆振动筛

关注度：

252

产品介绍

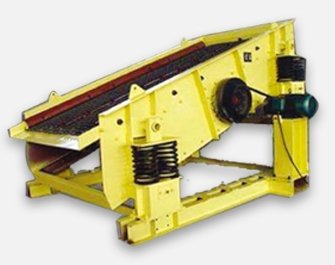

YA系列圆振动筛为圆运动振动筛，主要由筛箱、筛网、振动器、减震弹簧装置、底架等组成。采用偏心轴激振器，以偏心块调节振幅，振动器安装在筛箱侧板上，并由电动机通过三角皮带带动旋转，产生离心惯性力，迫使筛箱振动。

该设备主要适用于煤炭、冶金、矿山、发电、建材工业、轻工和化工等行业。对煤、矿石、焦炭等散状物料进行分级的—种高效率筛分机械。

产品主要特点：

1、创新结构的密封与润滑结构设计，解决了振动器漏油、拆卸不方便问题。

2、筛箱框架铆接式，整体刚度大，运行稳定。

3、金属螺旋弹簧支撑，吸收大部分冲击力，使基础支撑结构受到*小的振动冲击。

4、①钢板冲孔；②聚氨酯矩形孔；③钢丝编织；④棒条筛板。多种筛面供选择，满足不同工艺条件需要。

型号含义：

2——双层筛面（单层不注）

Y——圆运动

A——轴偏心

H——重型筛（轻型筛不写）

XX——筛面长度（dm）

XX——筛面宽度（dm）

YA系列圆振动筛技术性能及参数
型号		筛面			给料粒度（mm）	处理量（m3/h）	振动次数（min-1）	双振幅（mm）	电动机		外形尺寸长×宽×高（mm）	总重（kg）
		层数	面积m2	筛孔尺寸（mm）					型号	功率（KW）
1.	YA1236	1	4.3	6-50	≤200	﹤240	845	8-11	Y160M-4	11	3575×2364×2456	5562
2.	2YA1236	2	4.3	6-50	≤200	﹤240	845	8-11	Y160M-4	11	3575×2364×2456	5586
3.	3YA1236	3	4.3	30-50	≤300	﹤240	845	8-11	Y160M-4	11	3557×2368×2831	6986
4.	YA1530	1	4.5	6-50	≤200	﹤300	845	8-11	Y160M-4	11	3184×2671×2280	4915
5.	YA1536	1	5.4	6-50	≤200	﹤300	845	8-11	Y160M-4	11	3575×2670×2419	5396
6.	2YA1536	2	5.4	6-50	≤400	﹤300	845	8-11	Y160L-4	15	3575×2843×2419	5932
7.	3YA1536	3	5.4	30-50	≤300	﹤300	845	8-11	Y160L-4	15	3575×2669×3012	7432
8.	YAH1536	1	5.4	30-150	≤400	﹤900	755	8-11	Y160M-4	11	3575×2670×2437	5923
9. 2	2YAH1536	2	5.4	30-200 6-50	≤400	﹤1200	755	8-11	Y160M-4	15	3575×2715×2437	6359
10.	YA1542	1	6.5	6-50	≤200	﹤300	845	8-11	Y160M-4	11	4431×2670×2655	5798
11.	2YA1542	2	6.5	30-150	≤200	﹤900	845	8-11	Y160L-4	15	4431×2715×2675	6423
12.	YA1548	1	7.2	6-50	≤200	﹤300	845	8-11	Y160L-4	15	4904×2715×2854	6232
13.	2YA1548	2	7.2	6-50	≤200	﹤300	845	8-11	Y160L-4	15	4904×2715×2861	6656
14.	3YA1548	3	7.2	6-50	≤300	﹤300	748	8-11	Y180M-4	18.5	4704×3007×3614	9789
15.	YAH1548	1	7.2	30-150	≤400	﹤900	755	8-11	Y180M-4	15	4904×2715×2943	7186
16.	2YAH1548	2	7.2	30-150	≤400	﹤900	755	8-11	Y160L-4	15	4904×2715×2943	7779
17.	YA1836	1	6.5	30-150	≤200	﹤1080	845	8-11	Y160M-4	11	3757×2975×2419	5485
18.	2YA1836	2	6.5	30-150	≤200	﹤1080	845	8-11	Y160M-4	15	3757×2975×2419	6255
19.	YAH1836	1	6.5	30-150	≤200	﹤1080	845	8-11	Y160M-4	11	3757×2975×2437	6196
20.	2YAH1836	2	6.5	30-150	≤400	﹤1440	755	8-11	Y160L-4	15	3757×3020×2437	6689
21.	YA1842	1	7.6	6-150	≤200	﹤1080	845	8-11	Y160L-4	15	4331×3020×2675	6135
22.	2YA1842	2	7.6	6-150	≤200	﹤1080	845	9.5	Y160L-4	15	4331×3020×2675	6768
23.	YAH1842	1	7.6	30-150	≤400	﹤1080	755	11	Y160L-4	15	4331×3020×2700	6678
24.	2YAH1842	2	7.6	30-150	≤400	﹤1080	755	11	Y160L-4	15	4331×3020×2700	7398
25.	YA1848	1	8.6	6-50	≤200	﹤360	845	9.5	Y160L-4	15	4940×3023×2943	3321
26.	2YA1848	2	8.6	6-50	≤200	﹤360	845	9.5	Y160L-4	15	4940×3023×2943	6962
27.	3YA1848	3	8.6	6-50	≤300	﹤360	748	9.5	Y180M-4	18.5	4740×3312×3614	10293
28.	YAH1848	1	8.6	30-150	0-150	﹤1080	755	11	Y180M-4	18.5	4940×3023×2943	7476
29.	2YAH1848	2	8.6	30-150	≤400	﹤1080	755	11	Y180L-4	15	4940×3023×2943	8129
30.	YA1860	1	10.8	6-50	≤300	﹤400	755	9.5	Y160L-4	15	6000×3385×3041	7020
31.	2YA1860	2	10.8	6-50	≤300	﹤400	755	9.5	Y160L-4	15	6000×3385×3041	7950
32.	3YA1860	3	10.8	6-50	≤300	﹤400	755	9.5	Y180L-4	22	5931×3996×3959	9740
33.	YA2148	1	10	6-50	≤210	﹤420	748	9.5	Y180M-4	18.5	4945×3427×3513	9768
34.	2YA2148	2	10	6-50	≤210	﹤420	748	9.5	Y180L-4	22	4945×3463×3515	11068
35.	YAH2148	1	10	13-200	≤410	﹤1680	708	11	Y180M-4	18.5	4945×3423×3510	10965
36.	2YAH2148	2	10	30-150	≤400	﹤1260	708	11	Y180L-4	22	6092×3423×3674	11765
37.	YA2160	1	12.6	3-80	≤200	﹤672	748	9.5	Y180M-4	18.5	6092×3463×3674	10435
38.	2YA2160	2	12.6	6-50	≤200	﹤420	748	9.5	Y180L-4	22	6116×3619×3849	11835
39.	3YA2160	3	12.6	6-50	≤200	﹤420	748	8-10	Y200L-4	30	6006×4697×4337	16235
40.	YAH2160	1	12.6	30-150	≤400	﹤1260	708	9.5	Y200L-4	30	6116×3619×3849	13118
41.	2YAH2160	2	12.6	30-150	≤400	﹤1260	708	11	Y200L-4	30	6116×3619×3849	14552
42.	YA2448	1	11.5	6-50	≤200	﹤480	748	9.5	Y180M-4	18.5	4945×3729×3473	10356
43.	YAH2448	1	11.5	6-50	≤400	﹤480	708	9.5	Y200L-4	30	4969×3925×3638	12435
44.	2YAH2448	2	11.5	30-150	≤400	﹤1440	708	9.5	Y200L-4	30	4969×3925×3638	13689
45.	YA2460	1	14.4	6-50	≤200	﹤480	748	9.5	Y200L-4	30	6091×3925×3850	12856
46.	2YA2460	2	14.4	6-50	≤200	﹤480	748	9.5	Y200L-4	30	6091×3925×3850	14273
47.	3YA2460	3	14.4	6-50	≤200	﹤480	748	10-12	Y200L-4	30	6088×3916×4478	21206
48.	YAH2460	1	14.4	30-50	≤400	﹤1440	708	9.5	Y200L-4	30	6091×3925×3850	13758
49.	2YAH2460	2	14.4	30-50	≤400	﹤1440	708	9.5	Y200L-4	30	6091×3925×3850	15162
50.	3YAH2460	3	14.4	30-50	≤400	﹤1440	708	9.5	Y200L-4	30	6091×3925×3850	15162
51.	YA3060	1	18	6-50	≤300	﹤1500	708	9.5	Y225S-4	37	6000×4512×3850	16880
52.	2YA3060	2	18	6-50	≤300	﹤1500	708	9.5	Y225S-4	37	6000×4512×3850	17500
