YPH-16系列
30-40万元
醇氢研究院
YPH-16系列
1970
3Nm3/h~100Nm3/h
甲醇制氢
一、概述

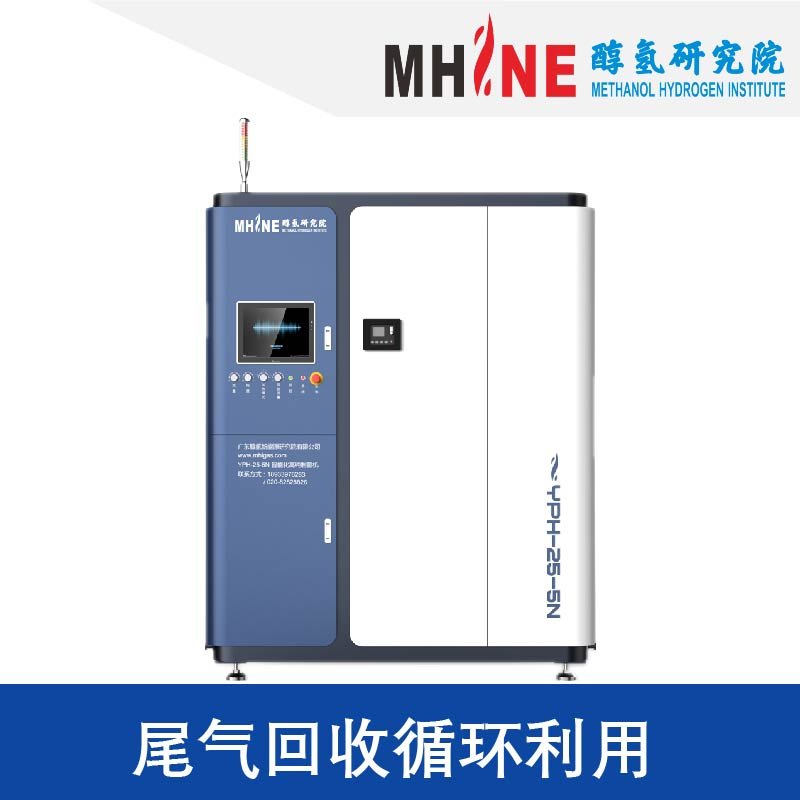

为回收氢气提纯模块中尾气的热量,做到节能环保,广东醇氢新能源研究院有限公司自主开发了利用尾气催化燃烧供热的YPH系列智能化高纯制氢机,该设备集余热利用、蓄热、电加热、催化技术于一体,结构紧凑,运行稳定可靠,对环境友好。
该系列产品使用甲醇和脱盐水作为原料,采用电加热及尾气催化燃烧,蓄热体蓄热技术甲醇重整变压吸附净化法的工艺路线,主要工艺过程由甲醇重整、PSA纯化等部分组成,用于生产高纯度工业用氢气。
本公司自主开发并具有完全知识产权的智能化高纯制氢机,具有运行稳定、零排放、高效率、低成本等特点,可用于燃料电池、锅炉/窑炉节能改造、汽车发动机节能改造、催化燃烧等领域。
二、工艺原理
按照一定比例配制的甲醇与水混合后,再经汽化、过热后在一定的温度、压力、流量条件下通过催化剂作用,发生甲醇重整反应和一氧化碳变换反应,生成氢气、二氧化碳的混合气。
甲醇加水重整反应是一个多组份、多反应的气固催化复杂反应系统。
主要反应为:
CH₃OH CO+2H₂ -90.7kJ/mol
CO+H₂O CO₂+H₂ +41.2kJ/mol
总反应为:
CH₃OH+H₂O CO₂+3H₂ -49.5kJ/mol
反应后的混合气体经换热、冷凝、分离后,即得到氢含量约74.5%、二氧化碳含量约24.5%,一氧化碳含量不高于1%的转化气,甲醇的单程转化率通常在98%以上,未反应的原料(甲醇、脱盐水)返回原料系统循环使用。转化气经过变压吸附设备分离提纯,得到纯度高达99.999%的高纯氢气。
三、产品规格
四、技术特点
• 提纯模块:罐体按《GB150-2011压力容器》标准设计,加工,按要求报检。
