在化学反应以及实验样品的处理中，有些物质对水和氧都十分敏感，在普通自然环境下无法进行。使用循环净化手套箱可使这类物质在相对无氧、无水的惰性气体环境下反应和测试。 产品广泛应用于锂离子电池及材料、半导体、薄膜制备、纳米材料、催化剂、超级电容、特种灯、激光焊接、钎焊、钛合金焊接等。

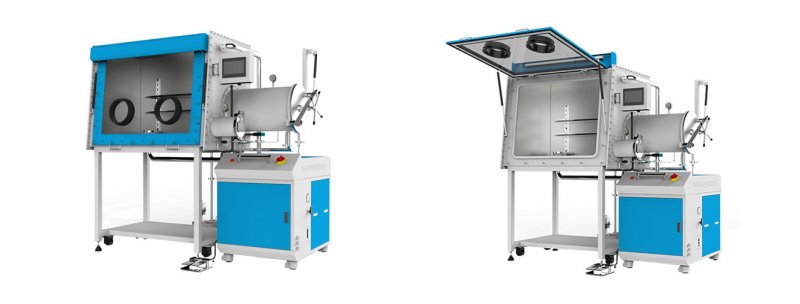

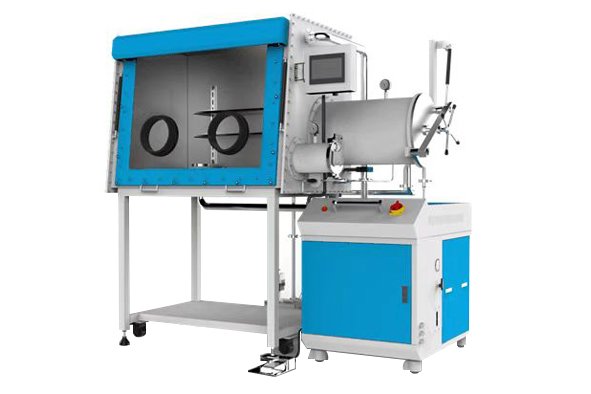

1、箱体

1.1. 箱体尺寸：长 x 宽 x 高1220x 780 x 900mm 。

1.2. 材质：全不锈钢结构﹝SUS 304﹞， 厚度3mm。

1.3. 手套口：直径 220mm，硬铝合金材料，经过防腐蚀处理。

1.4. 手套：美国 PIERCAN 手套，手套口径8英寸，厚度0.4 mm，丁基橡胶材质。

1.5．窗口：倾斜设计的操作面，采用 10mm 安全钢化玻璃,前窗并贴有特殊定制型超强密封型密封圈,采用前门开启式结构。

1.6．使用时可保持一定的正负压力（-12mbar 至12mbar）。

1.7．箱体配置有照明节能灯，贴有防反射的材料，光线柔和，防视觉疲劳。

1.8．箱体内预置1个多孔电源接线板（电源：220V±10% 50Hz±10%）。

1.9. 箱体后板分别设置5个标准 KF-40接口，以便于接入液体、气体、信号等。

1.10. 箱体内设有2层置物板，具备上下高度调节功能。

1.11. 支架：含脚轮，高914mm。脚轮具有调平、移动、固定等功能。

1.12. 泄漏率：按照 ISO 10648-2 标准文件中明确给出指标：具有受控惰性气氛的密封箱式的小时泄漏率≤5×, **执行泄漏标准≤0.05vol%/h。

2、过渡舱大过渡舱：

2.1．形状：圆柱形（304不锈钢），与手套箱连接，采用手动和自动抽补气控制。

2.2．尺寸：内直径 360mm，长 600mm 大过渡舱（右边操作），采用气弹簧式开门方式，过渡舱内有可滑动托盘.

2.3．大过渡舱托盘：不锈钢230 mm×595mm，可左右自由移动延伸深度361mm。

2.4．真空度：≤－0.1MPa(大过渡舱要求抽真空 带显示)，真空压力表选用德国 Wika。

小过渡舱：

2.5．形状：圆柱形（304不锈钢），与手套箱连接，采用手动阀门控制.

2.6. 尺寸为：内直径Ф155mm×320mm，单开把手压紧方式.

2.7．真空度：≤－0.1MPa(小过渡舱要求抽真空 带显示).

3、控制系统

3.1．方式：包括自诊断、断电自启动特性，具备压力控制和自适应功能。自动控制、循环控制、密码保护、真空室控制采用 LCD 显示。控制单元采用德国 SIEMENS 触摸屏，操作菜单可选：中文/英文。

3.2．压力控制：控制箱体、过渡舱的压力在某一设定值。

3.3．脚踏板：可控制手套箱的压力、方便操作。

4、循环净化系统

4.1．净化能力：水、氧<1ppm。

4.2. 调节装置：通过 PLC 触摸式调节（加热、抽空、净化、再生）全过程无需人为监控。

4.3．工作气体：N2或 Ar（气体循环）。

4.5．循环风机：德国 Elektror 进口高速变频风机，流量0-80m3/h，微处理器控制，经过压力测试的不锈钢装置。

4.6．单净化柱：德国 BASF 除氧材料，美国 UOP 高效吸水材料，其中除氧材料5 kg，除氧60L，除水材料5 kg，除水2kg.

4.7．净化阀：全自动电气动阀。模块化设计。

4.8．过滤器：采用符合 HEPA 标准的0.3微米孔径滤网的高效率过滤器。

5、再生系统

用于净化系统再次利用，使其活化；再生需要 N2/H2或 Ar/ H 2的混合气体，其中 H2占5-10%。

6、显示系统

控制单元采用德国 SIEMENS 触摸屏，操作菜单：中文/英文。

7、真空系统

自动气控电镀板，可分别对箱体和过渡舱进行抽真空，并可实现随时单独控制（定制项目）。

二、手套箱选用配置及主要技术指标

1、水分析仪

1.1．范围：0-1000ppm。

1.2．误差：±1% ppm。

1.3．环境：－10℃—50℃。

1.4．显示：PLC 控制显示。

1.5. 尤其对于锂电制造及金属有机等用户，可以进行清洗并重复使用，避免了一次污染即报废的问题。

2、氧分析仪

2.1．范围：0-1000ppm。

2.2．误差：±1% ppm。

2.3．环境：－10℃—50℃。

2.4．显示：PLC 控制显示。

2.5. 采用 ZrO2传感器，避免了燃料电池寿命短，不能暴露在空气中的问题
