超细聚氨酯筛板脱水筛

ZTS1020

直接联系

新乡市华维机械设备有限公司

新乡

产品规格型号

参考报价：

1-5万元

品牌：

华维机械

型号：

ZTS1020

关注度：

9278

创新点：

ZTS直线振动筛分单层和双层；筛面有编织、条缝、聚氨酯等
筛网可细至300目

产品介绍

一产品简介：
ZTS直线振动筛运动轨迹为直线，可供选煤、选矿、建材、发电、制糖、制盐、化工等行业进行脱水、脱介、脱泥作业及中、细粒度物料的干、湿筛分。该系列筛机采用双电机自同步拖动，应用振幅可调的偏心块振动器，采用高企强度螺旋栓联接框架式结构。具有结构先进、坚固耐用、噪声低、维修方便、筛分效率高等优点。
ZTS直线振动筛分单层和双层；筛面有编织、条缝、聚氨酯等，一般倾角为0°（可设计为2°——7°）电动机可安装在筛机的左侧或右侧，用户无要求，按安装图制作。

二、产品型号说明:

2 Z T S 1542

┬ ┬ ┬ ┬ ┬　┬

│ │ │ │ │　└────────　筛面长度（dm）

│ │ │ │ └──────────　筛面宽度(dm)

│ │ │ └───────────-　筛机

│ │ └─────────────　脱水

│ └──────────────-　直线振动

└────────────────　双层（单层不注）

三、产品型号参数表

型号	筛面			给料粒度 (mm)	处理量 (t/h)	频率 (Hz)	双振幅 (mm)	电动机		每支点动负荷(N)		总重量 (kg)
型号	层数	面积（㎡）	孔径（mm）	给料粒度 (mm)	处理量 (t/h)	频率 (Hz)	双振幅 (mm)	型号	功率 (KW)	工作时	启停机时	总重量 (kg)
ZTS1022	1	2.25	0.25—13	≤250	10—50	16	6—9	Y132S—6	3*2	±818	±4090	2200
2ZTS1022	2	2.25	3—50 0.25—13	≤250	10—50	16	6—9	Y132M1—6	4*2	±937	±4685	2878
ZTS1230	1	3.6	0.25—13	≤250	18—65	16	6—9	Y132M1—6	4*2	±965	±4825	2850
2ZTS1230	2	3.6	3—50 0.25—13	≤250	18—65	16	6—9	Y132M1—6	4*2	±1323	±6615	3740
ZTS1236	1	4.3	0.25—13	≤250	22—75	16	6—9	Y132M1—6	4*2	±1023	±5115	3200
2ZTS1236	2	4.3	3—50 0.25—13	≤250	22—75	16	6—9	Y132M2—6	5.5*2	±1669	±8345	4220
ZTS1542	1	6.3	0.25—13	≤250	30—90	16	6—9	Y132M2—6	5.5*2	±1225	±6125	3800
2ZTS1542	2	6.3	3—50 0.25—13	≤250	30—90	16	6—9	Y132M2—6	5.5*2	±1975	±9875	5370
ZTS1556	1	8.4	0.25—13	≤250	35—100	16	6—9	Y132M2—6	5.5*2	±1332	±6660	5200
2ZTS1556	2	8.4	3—50 0.25—13	≤250	35—100	16	6—9	Y132M2—6	7.5*2	±1669	±8345	7100
ZTS1842	1	7.5	0.25—13	≤250	45—130	16	6—9	Y132M2—6	7.5*2	±1520	±7600	6130
2ZTS1842	2	7.5	3—50 0.25—13	≤250	45—130	16	6—9	Y132M2—6	7.5*2	±1975	±9875	7650
ZTS1856	1	10	0.25—13	≤250	50—150	16	6—9	Y132M2—6	7.5*2	±1825	±9125	6860
2ZTS1856	2	10	3—50 0.25—13	≤250	50—150	16	6—9	Y160L—6	11*2	±2412	±12060	8320
ZTS2156	1	11	0.25—13	≤250	60—180	12.5	6—9	Y160L—6	11*2	±2286	±11430	7800
2ZTS2156	2	11	3—50 0.25—13	≤250	60—180	12.5	6—9	Y160L—6	11*2	±2567	±12835	9500
ZTS2165	1	13	0.25—13	≤250	70—200	12.5		Y160L—6	11*2	±2480	±12400	8950
2ZTS2165	2	13	3—50 0.25—13	≤250	70—200	12.5		Y180L—6	15*2	±2754	±13770	11500
ZTS2561	1	15	0.25—13	≤250	80—230	12.5	6—10	Y180L—6	15*2	±2800	±14000	11900
2ZTS2561	2	15	3—50 0.25—13	≤250	80—230	12.5	6—10	Y180L—6	15*2	±2980	±14900	13700
ZTS2570	1	17	0.25—13	≤250	90—250	12.5	6—10	Y180L—6	15*2	±2875	±14375	13100
2ZTS2570	2	17	3—50 0.25—13	≤250	90—250	12.5	6—10	Y200L1—6	18.5*2	±3285	±16425	15000

四、产品结构图:

激振器式结构直线脱水筛

ZTS直线脱水筛

1——筛箱；2——振动器总成；3——弹簧支撑装置；4——电动机及传动装置；5——电动机支架
振动筛结构示意图
主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。
2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。
3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
4、振动电机：(使用与维修方法详见振动电机使用说明书)。
5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。
6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直于地面。
7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

振动电机结构直线脱水筛

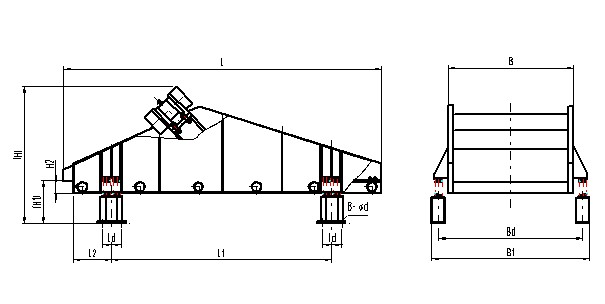

五、主要安装尺寸:

<td valign="top" style="padding: 0

筛机型号	L	L1	L2	L3	L4	L5	B	B1	B2	B3	B4	B5	H	H1	H2	H3	n
ZTS1024	2500	2200	1685	150	250	280	2117	1000	1300	1115	140	205	1500	810	450		22
2ZTS1024	2500	2200	1685	150	250	400	2157	1000	1300	1115	140	260	1850	1200	340	760	22
ZTS1230	3100	2600	1620	330	250	400	2406	1200	1500	1303	140	260	1520	810	430		22
2ZTS1230	3100	2600	1620	330	250	400	2406	1200	1500	1303	140	260	1825	1150	305	730	22
ZTS1236	3700	2800	1750	730	250	400	2406	1200	1500	1303	140	260	1518	760	410		22
2ZTS1236	3700	2800	1750	730	320	480	2563	1200	1500	1303	160	300	1980	1150	350	775	22
ZTS1542	4300	3200	1903	880	320	480	2840	1500	1880	1504	160	300	1800	810	470		22
2ZTS1542	4300	3200	1903	880	320	480	2840	1500	1880	1504	160	300	2300	1320	364	840	22
ZTS1556	5700	4000	2750	1000	320	480	2840	1500	1880	1504	160	300	1800	807
