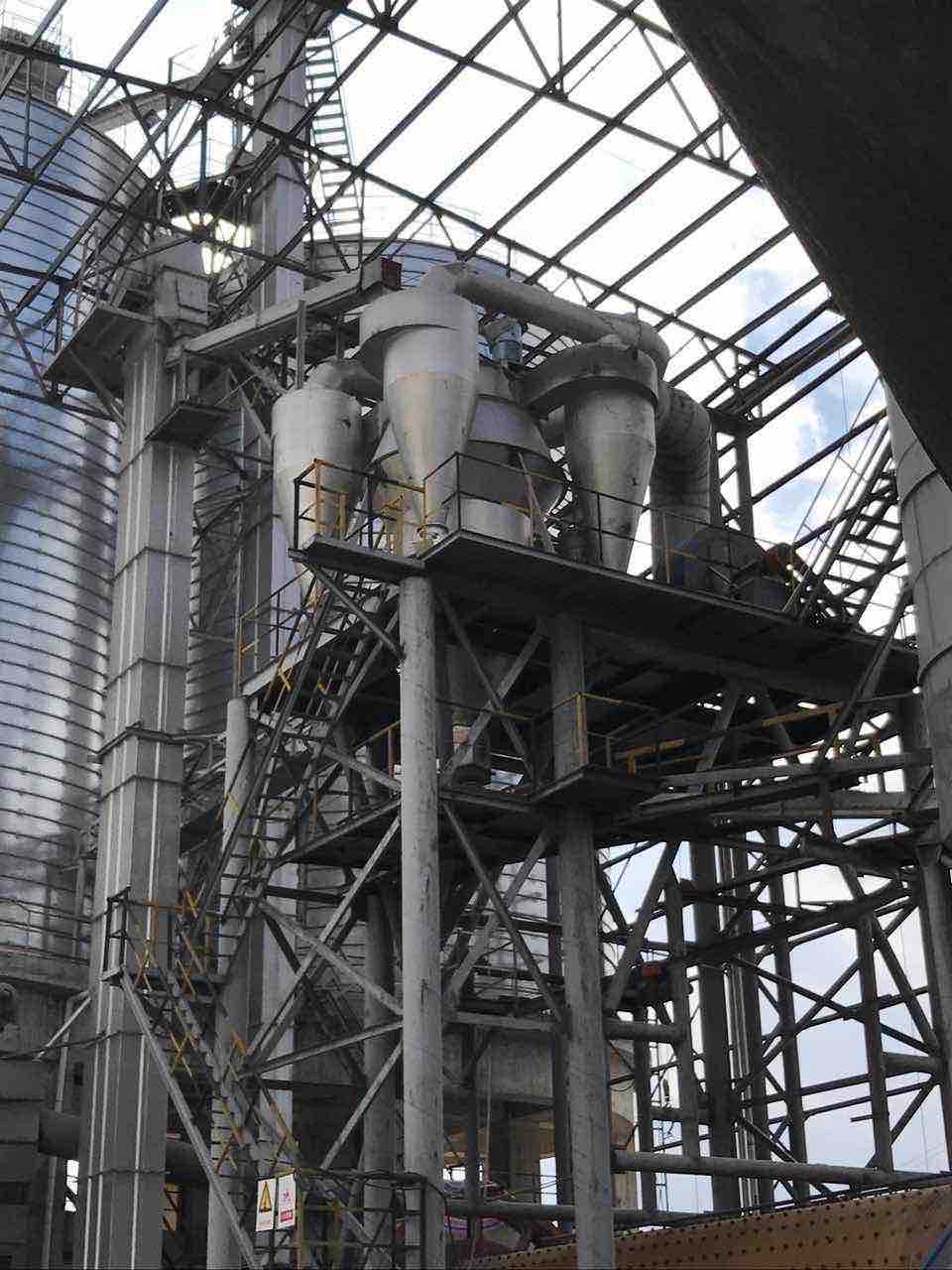

• 四川会东砂石选粉机项目



一、结构原理：通过破碎机、制砂机、振动筛后制成0~4.75mm的人工砂，使用输送设备从本机喂料口喂入，进入打散区，在若干组反击板的作用下，不同粒径的砂在下落过程中，砂粒产生不同下落速度，使砂粒与砂粒之间产生数次相对摩擦，这样砂粒表面的泥粉和石粉被剥离开来，在风力作用下迅速离开砂的表面，这样就能将砂充分地清洗干净。入口进来的物料经多级打散板打散、剥离，各打散板之间从左侧吹来的风将料流中的粗料，粗砂从底部粗砂出料口排除，悬浮于气流中的物料随风进入分级区的多层分级板之间，分级板将悬浮于气流中的物料进一步去除相对较粗的物料，粗料沿分级板下滑。被风再次吹起，反复分选，*后粗粉并入粗砂。出分级板的风带料进入中料分级区，在弧形导流板作用下产生旋转，形成离心沉降和重力沉降双重作用，细砂落入下方细砂集料堆，由细砂出口排出。气流带料进入细料分级区，在笼型转子的作用下甩出粗料（细砂），细砂撞击弧形导流板落入细砂收集锥，含粉气流进入旋风筒进行气固分离，分离出细粉由粉料口排出，较为干净的空气经出风管进入风机循环使用。

二、技术特点：

1.分选原理先进：产品具有多种分级体系，针对砂石的特点采用航空气动力学分析法对物料流场进行优化设计，使得设备运动阻力显著减少、分选效率高、节能降耗非常明显。优于传统的水洗砂石分选的生产工艺。

2.V形打散分级区结构简单，耗材少，无电动打散装置，压差损失小，运行稳定，电耗省。3.分选精度高。脱粉机内采用获得国家**的“涡流整流器”，整流器内气流相对于转子只上升不旋转，物料在分选区得到反复清洗，分级精度高。

4.操作简单。笼形转子采用变频无极调速。调节范围大，调节方便，灵敏可靠。

5.分级效率高。“V”型打散选粉区，设置多层打散，分级板，反复打散、吹离，使所排出粗粉中几乎无细粉。沉降分级区中粉出料口有气流再次将中料中细粉吹走，中料中的细粉含量也大大减少，笼形转子分级区增加了导流板，分级更加精准、有效。

6.耐磨部件维护工作量小、寿命长。该脱粉机的主要部件易损部位采用进口耐磨钢板，有效的提高了使用寿命。整机进行了动平衡校正，在全转速范围内运行平稳。

7.主轴下轴承密封采用新的设计方案，有效的解决了轴承进灰和润滑油泄漏两项重大问题，有效的延长了轴承使用寿命。

8.设计脱粉机基础时，采用机械减震原理，使分选机基础的震动频率与分选机固有频率不行成整数倍关系，从根本上解决了长期困扰的分选机共振问题。

9.粗砂管、中细砂管和细砂管均采用双联锁风阀，大大降低了系统漏风克服了以前脱粉机运转过程中扬尘达的缺陷。

10.系统采用双联锁风扇和内循环风有效地降低了系统漏风，减少了运行中粉尘排放污染。

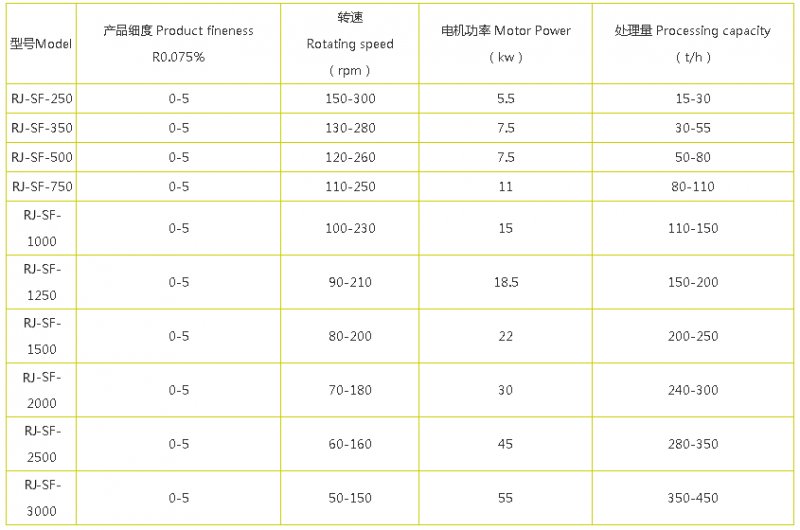

三、技术参数：
