悬挂摇摆筛
面议
迈朗振动

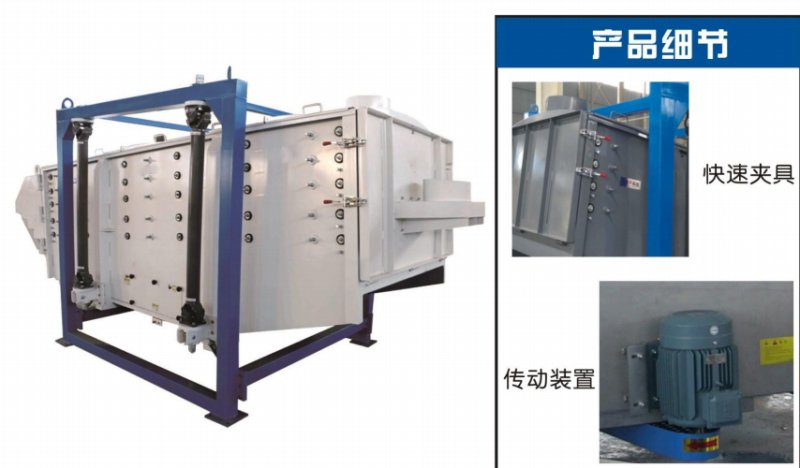

悬挂摇摆筛
765
悬挂摇摆筛概述
单纯追求筛分精度会牺牲产量为代价,而追求大产量又会使得精度下降,悬挂摇摆筛是针对上述问题而专门设计的一种具有高精度大产量的高效筛分设备,它广泛用于化工、冶金、有色金属、非有色金属、食品、磨料等行业。通过悬挂摇摆筛将振动器发生振动加摇摆运动,传至筛面,从而使物料在筛机前部迅速分散,从而达到高效筛分之目的。
产品特点
1、自清网效果*佳
2、密封性好、*少粉尘溢散。
3、耗能少、噪音低、筛网使用寿命长。
4、筛分精度高、处理量大、结构简单。
工作原理
从筛机摇动体即筛箱运动轨迹来看,摇摆筛又称往复筛,其驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力,其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据悬挂摇摆筛的结构特点及工作原理,其筛面一般为水平或微倾斜布置(倾斜角度为 5-8°)。悬挂摇摆筛的工作原理为:筛机启动后,筛机摇动体即筛箱在惯性力的作用下作前后往复运动,筛箱带动筛面作周期性摇动,从而使筛面上的物料随筛箱一同作定向跳跃式运动,期间,小于筛面孔径的物理通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出,*终完成筛分工作。从 FYBS 悬挂摇摆筛的结构和工作原理可以看出,其传动机构偏心轮距物料运动轨迹及物料在筛面上的滞留时间有至关重要的影响,也即对筛机处理能力和筛分效率有相反的影响,有鉴于此,在实际筛分作业中, 我们可以根据具体情况和需要,在生产能力和筛分效率两方面有所取舍。
悬挂摇摆筛作业原理模拟
全封闭结构、自动排料、更适合于流水线作业,下图可形象的说明摇摆筛是如何改变和控制物料在筛面上的运动轨迹与滞留时间并进一步提高筛分效率的。
