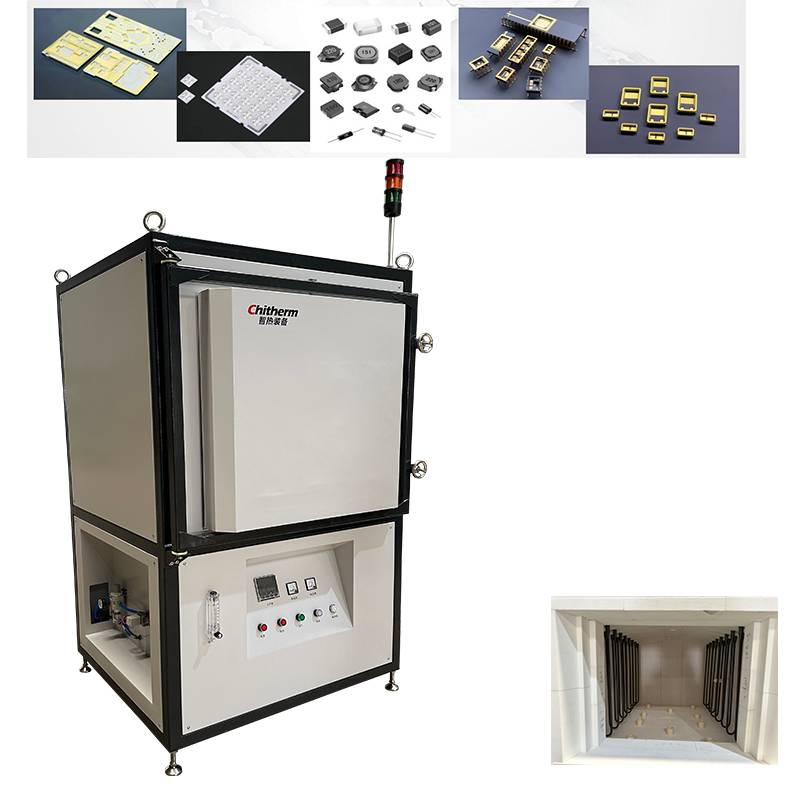

一、 设备名称、型号：HBF52-17型高温箱式炉

二、 应用领域：广泛用于电子陶瓷、陶瓷滤波器、磁性材料、电子器件等类似产品的高温、高洁净度排胶及烧结工艺，具体说明如下。

三、 技术指标与基本配置

3.1 额定温度：1650℃；

3.2 **温度：1700℃；

3.3 炉膛尺寸：480*390*540（W×H×D）；

3.4 有效承载尺寸：350×300×500mm（W×H×D）；

3.5 加热元件：U型硅钼棒；

3.6 洁净度保证：内膛采用高纯氧化铝泡沫陶瓷砌筑，确保高温下炉内洁净度；

3.7 控温稳定度：±1℃，具有PID参数自整定功能；

3.8 温度均匀度：±2.5℃（1650℃保温2小时，空炉9点测温环测试）；

3.9 控温热偶：B分度；

3.10 控温点数：1点；

3.11 控温段数：4×16段；

3.12 炉内气氛：空气；

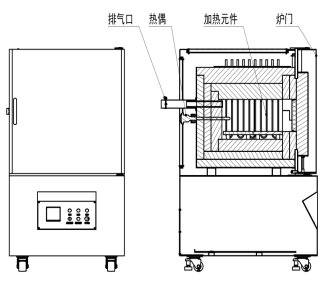

3.13 排气烟囱：位于炉膛后部，可手动调节排气量；

3.14 报警保护：超温、断偶等声光报警保护，并具有超温报警断电保护功能；

3.15 **升温功率：25kW；

3.16 空炉保温功率：≤10kW；

3.17 表面温升：≤40℃；

3.18 设备重量：约950kg；

3.19 外形尺寸：约1130×1950×1150mm（W×H×D），不含地脚、烟囱、指示灯；

3.20 设备外颜色：浅灰色。

四、 设备正常运行条件

  环境条件：温度0～40℃，湿度≤80％RH，无腐蚀性气体，无强烈气流扰动；

  气源条件：洁净、干燥、无油压缩空气；进气压力0.2～0.4Mpa，耗气量为2～6m3/h；

  通风系统：非接触式接入用户抽气系统，抽排能力大于10m3/h；

  地面要求：水平、无明显震动，承重＞300Kg/m2；

  动力条件：容量大于34kVA，3相5线，电压220/380V，频率50Hz。火线：黄色、绿色、红色，零线：蓝色，地线：黄绿色；

  安装场地：2000mm×3000mm×1500mm（W×H×D），安装面积大于3m2。
