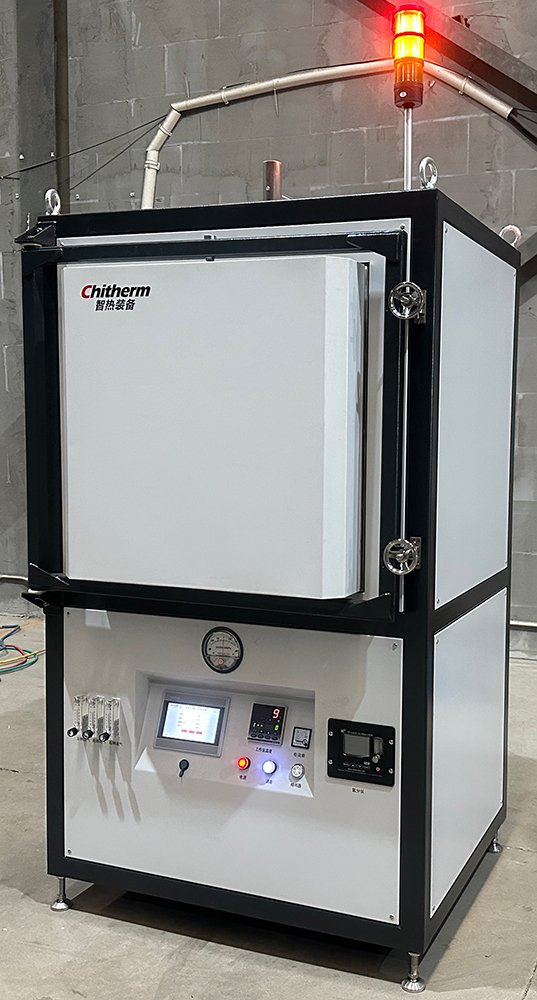

一、设备名称、型号：MBF18-12N型中温气氛箱式炉

二、应用领域：主要用于电子陶瓷等产品在空气或惰性气氛下的烧结工艺。

三、技术指标与基本配置

3.1 额定温度：1200℃；

3.2 **温度：1300℃；

3.3 有效尺寸：300mm×200mm×300mm（W×H×D）；

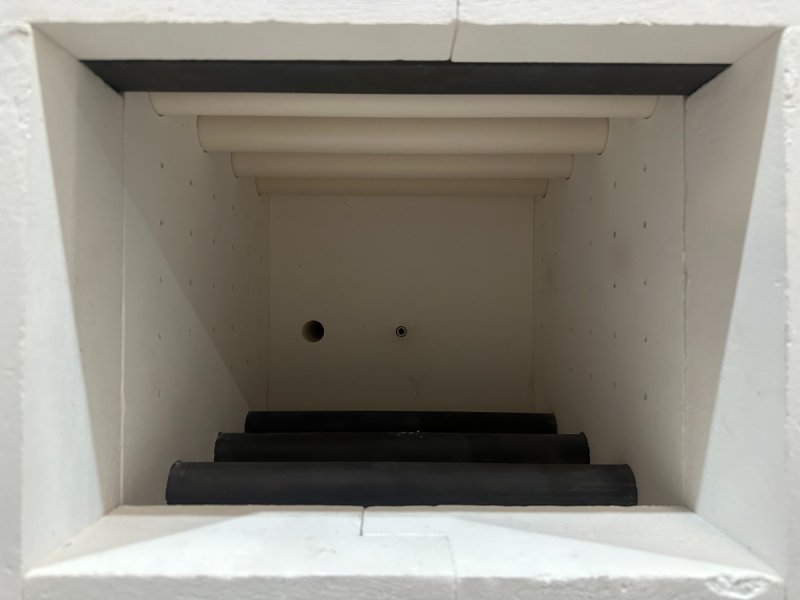

3.4 承载方式：SiC辊棒支撑承烧板；

3.5 加热元件：陶瓷管内穿硅碳棒；

3.6 热偶类型：S分度；

3.7 控温点数：单点控温；

3.8 控温方式：日本进口温控仪，具有PID参数自整定功能；

3.9 升温段数：4×16段；

3.10 氧含量检测：配氧分仪检测氧含量（空气气氛下不可使用）；

3.11 压力检测：通过差压表实时显示炉内压力；

3.12 炉温均匀度：±5℃（恒温1200℃测温环测试）；

3.13 排气方式：炉膛顶部设计有排气烟囱，可手动调节排气大小；

3.14 **升温功率：12kW；

3.15 空炉保温功率：≤6kW；

3.16 炉体表面温升：≤40℃；

3.17 报警保护：加热和炉门开关动作互锁，超温、断偶、低气压声光报警；

3.18 外形参考尺寸：1100mm×1800mm×1060mm（W×H×D，不含烟囱），具体尺寸以实际产品为准。

四、设备正常运行条件

环境条件：温度0～40℃，湿度≤80％RH，无腐蚀性气体，无强烈气流扰动；

通风系统：非接触式接入用户抽气系统，抽排能力大于20m³/h；

进气条件：高纯氮气（纯度99.999%）/洁净无油压缩空气，进气压力0.2～0.4MPa，耗气量3～12m³/h；

动力条件：容量大于16KVA，3相5线，电压220/380V，频率50Hz。火线：黄色、绿色、红色，零线：蓝色，地线：黄绿色；

安装场地：1500mm×1500mm×3000mm（D×W×H），安装面积大于2.5m²。
