化工回转窑
直接联系
淄博健科窑炉技术有限公司
山东
面议
健科窑炉

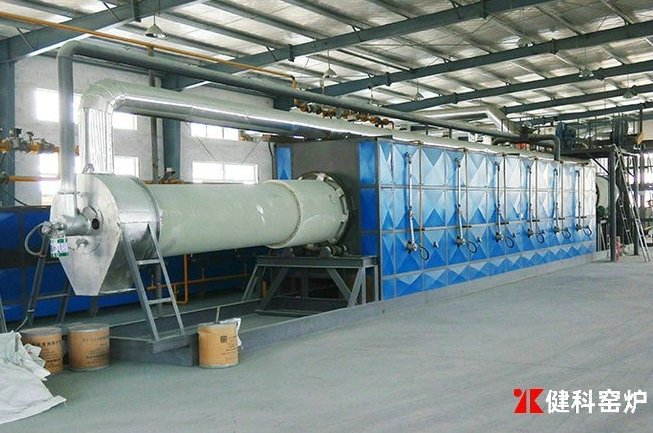

化工回转窑
494
化工回转窑，该设备主要用于煅烧化工熟料，分干法生产化工窑和湿法生产化工窑两大类。化工回转窑则主要用于冶金行业钢铁厂贫铁矿磁化焙烧；铬、镍铁矿氧化焙烧；耐火材料厂焙烧高铝钒土矿和铝厂焙烧熟料、氢氧化铝；化工厂焙烧铬矿砂和铬矿粉等类矿物。
适用范围：
主要用于化工/冶金行业钢铁厂贫铁矿磁化焙烧；铬、镍铁矿氧化焙烧。
工作过程：
原矿从储库经电子皮带计量秤、皮带输送机、稳料仓、锁风阀直接喂入回转窑窑尾，窑尾只设稳料仓，以减少投资。矿石进入回转窑首先进行加热，原矿在窑内和热气流逆向移动，在加热区原矿被加热到还原温度后进入到还原区。还原区火焰中心温度控制在1000℃左右，还原区热气氛温度控制700℃左右与还原煤气反应还原成磁铁矿。之后进入冷却带，与进入的煤气相遇，煤气受到预热，矿石被冷却后排出窑外，经连续斗式输送机水冷后，入储库待选。
设备特点：
1、支持装置：采用先进的主轴结构，设置有自动测温装置和电加热装置，同时备有流动支承供选择。
2、挡轮装置：分为机械轮和液压推力挡轮两类。液压挡轮装置配有先进的液压控制系统。
3、传动装置：配单传动或双传动。直流电机或变频调速电机控制转速，运转可靠，节能效率高。
4、化工回转窑密封装置：根据窑型的不同设计有多种密封形式供选择。气缸压紧端面密封、弹簧压紧端面密封、重锤石墨块密封、弹簧石墨块密封、鱼鳞片迷宫密封、轴向迷宫密封以及上述形式组合密封等，其特点是是对筒体窜动和摆动的适应能力强、密封效果好。
设备参数
产品规格 | 生产能力 | 主电机 | 主减速机 | 重量 | 备 注 | ||
型号 | 功率(kw) | 型号 | 速比 | ||||
φ18x26 | 72 | JZT2-72-4 | 30 | JZQ750-1-Ⅰ | 48.57 | 66 | |
φ1.9/1.6x39 | 72 | JZT2-72-4 | 30 | JZQ750-1-Ⅰ | 48.57 | 66 | |
φ1.9x36 | 84 | YCT315-4A | 37 | ZS110-5-Ⅲ | 78.19 | 85.9 | |
φ2.2x45 | 98.4 | JZT82-6 | 55 | ZA125 | 93.93 | 104 | |
φ2.5x40 | 160 | Z2--92 | 40 | ZS125-2-Ⅰ | 134.9 | 143 | |
φ2.5x45 | 170 | JTZ82-4 | 45 | ZS125-4-Ⅰ | 69.71 | 148 | |
φ2.5x50 | 180 | ZT3-72-4 | 30 | ZS145-9-Ⅴ | 122.8 | 173 | |
φ2.5x60 | 168 | YCT355-4B | 75 | ZS165-7-Ⅱ | 99.96 | 222 | 煅烧窑 |
φ3x48 | 360-480 | YCT355-4B | 75 | ZS145-7-Ⅱ | 100.4 | 170.6 | |
φ3.1/2.5x78 | 216-240 | Z4—225-31 | 75 | ZS165-2-Ⅱ | 57.17 | 268 | |
φ3x48 | 700 | ZSN4-280-21B | 110 | MSY56-28-Ⅱ | 28 | 244 | 窑外分解 |
φ3x100.94 | 450 | ZSN4-280-21B | 90 | NZS995-90-Ⅵ-L | 90 | 526 | 多筒冷却 |
φ3.2x50 | 1000 | ZSN4-280-21B | 160 | MSY56-28-Ⅱ | 28 | 252.4 | 窑外分解 |
φ3.2x52 | 600 | ZSN4-280-21B | 125 | ZSY1110-71BL | 71.54 | 275 | 预热器窑 |
φ3.3x52 | 1000 | ZSN4-280-11B | 125 | NZS995-40-Ⅵ-BR | 40 | 283 | 窑外分解 |
φ3.5x52.5 | 1400 | Z2-112 | 180 | ZS177 | 79.22 | 360 | 窑外分解 |
φ3.5x54 | 1500 | ZSN4-3156-092 | 220 | ZSY500-40-Ⅴ | 40 | 368 | 窑外分解 |
φ3.6x70 | 490 | ZSN4-280-11B | 125 | ZS177-5-Ⅱ | 79.2 | 419 | 余热发电窑 |
φ3.95x56 | 2000 | Z4-280-32BTH | 250 | ZSY560-40-Ⅰ | 40 | 417 | 窑外分解 |
Φ4x28 | 90 | ZSN4-280-21B | 160 | ZSY500-71-Ⅳ | 71 | 300 | |
φ4x60m | 2500 | ZSN4-355-09Z | 315 | ZSY630-35.5-Ⅰ | 34.6 | 523 | 窑外分解 |
φ4.2x60m | 2800 | ZSN4-355-12 | 420 | ZSY710-35.5-Ⅰ | 35.5 | --- | 窑外分解 |
φ4.3x60m | 3000 | ZSN4-355-12 | 375 | ZSY710-40 | 40 | 553 | 窑外分解 |
φ4.8x75m | 5000 | ZSN4-400-92 | 630 | JH710-40 | 42 | 841 | 窑外分解 |
