一、设备的主要用途与工作环境

此为电阻式发热炉，利用电阻发热原理，加热所需物料。为周期式作业炉。可用于金属材料的快速融化，熔炼生产等。

二、技术参数

2.1、额定功率：约18Kw；

2.2、额定温度：室温-800℃；

2.3、坩埚规格：Φ270（上口外径）*335mm(高度)，碳化硅石墨坩埚

2.4、熔量：炉内可融化配制铅基合金的配制量为（10~50）kg，可调

2.5、融化时间：约2小时

2.6、电    源：3相/380V/50Hz；

2.7、加热元件：抽插式不锈钢加热器

2.8、测温元件：K型热电偶1支

三、设备结构

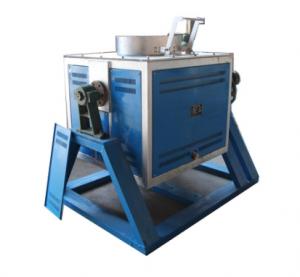

3.1、炉体：整体采用方管与热轧钢板焊接壳体。内置加强，保证炉体足够的强度。

3.2、通过槽钢支架，与翻转减速机电机配合，旋转炉体，炉体整体可以倾斜，倾斜角度可调。

3.3、上部由电机、联轴器、安装架等组成搅拌系统。保证炉内物料受热均匀。搅拌棒材质采用不锈钢材质。

3.4、炉膛两侧、炉口，均采用优质纤维材料，炉底承重采用耐火砖质结构。坩埚底部设耐火材料限位，并设火道，确保坩埚底部受热。

3.5、底部设溢流管（前面）。

3.5、加热：抽插式加热器，四面加热，维护更换方便。

四、设备特点

  采用独立控制柜，PID温控程序仪表1块）+可控硅控制，与k型热电偶以及其他电器元件组成温控系统，可设升温曲线。整体具有自动化程度高、超温报警、溢流报警等多重保护措施，控制精度高，安全可靠，操作简单。
