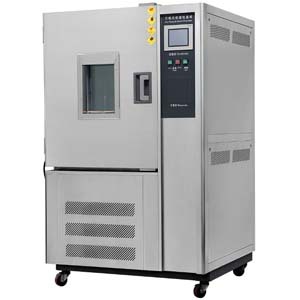

高低温试验箱

Rapid temperature test chamber

用途：用于各行业如电子零件、塑胶部件、电脑等……在快速温度变化环境下可靠性试验。

型号：HY-831H-800

高低温试验箱技术指标

内箱尺寸：100×100×80cm

外箱尺寸：152×147×205cm

温度范围：0℃、-20℃、-40℃、-70℃～+150℃

温度波动度：≤±0.3℃

温度均匀度：≤1℃

温度偏差：≤±2℃

升温时间：空载时，非线性/线性3～5℃/min、10℃/min、15℃/min

降温时间：空载时，非线性/线性1℃/min、3℃/min、5℃/min

满足标准：本设备满足

IEC68-2-1（GB2423.1-2008）低温试验;

IEC68-2-28（GB2423.2-2008）高温试验;

GJB150.3-2009 高温试验;

GJB150.4-2009 低温试验;

同时满足

GB/T5170.2-2008 温度试验设备的验收标准;

高低温试验箱结构与材质

内箱材质：SUS#304耐热耐寒不锈钢一级镜面光板.

外箱材质：高韧性冷轧不锈钢板并以无溶剂粉体树酯涂装.

保温材质：耐火级高强度PU聚氨酯发泡保温绝缘材料(比一般PU更具断热，耐火功效)，保温系数:小于0.0212kcal/mhr.

箱门：全开式箱门1式，单扇开启式.

门气密材料：原装进口高张力硅胶密封条，耐温-90~280℃.

观测窗：长方形观测窗，采荧光灯保持箱内明亮，带自动除霜功能，电子加热可以保证任何试验时玻璃表面无霜及凝露现象.

测试孔：外接缆线用测试孔1只 (直径50 mm)，附不锈钢孔盖，硅胶塞.

试品架：配备2只可调式不锈钢试品架.

脚轮：附可调式和固定式活动轮各4组，方便设备定位及水平调整.

高低温试验箱加热系统

加热系统：不锈钢鳞片形防爆式高速电热管. 由气体式超温和电磁开关提供双重保护.

高低温试验箱加湿系统

加湿方式：蒸汽加湿方式:采用电子并位元方式微动加湿系统;加湿迅速，省水、省电、容许测试产品发热200%以上. 加湿、除湿系统完全独立，无需额外排水.

加湿保护：加湿均采电子式三层保护及机械式保护开关壹组.附过热、溢流双重保护装置.

防结露设计：可设定温湿度同步斜率，避免试品结露.

高低温试验箱冷冻系统

压缩机：原装进口省电型高效率压缩机（法国泰康）.

蒸发器：采用斜率式铜翅片蒸发器，比传统铝翅片蒸发器换热效果快，耐腐蚀，不潮解，可长期稳定使用.

热交换器：板式热交换器.

制冷剂：环保制冷剂.

冷却方式：风冷式.

高低温试验箱送风循环系统

循环风扇：采多翼离心式循环风扇，加强轴心及铝合金制成耐高低温之旋转叶片，以达强制对流.

送风方式：直吹式垂直热交换弧形循环送风方式.

高低温试验箱控制系统

演算控制：采智能型微电脑PID+SSR/SCR可自动正逆双向同步输出，内含先进斜率控制逻辑控制精度稳定精确.

控 制 器：采用TEMI880 7寸彩色触摸屏人机界面，具有非常高的可靠性，稳定性.

自我校正：控制器附线性自我校正功能，保证其线性稳定，故可达到温度波动度±0.3℃.

数据设定：TEMI880触控式人机界面对话框设定模式，操作流程简易明确，内建程序目录管理，便利各项试验名称及程序数据之建立、更改、查阅或运转执行.

程序容量：120组程序×1200段，每组程序所需之段数可任意分割，各组程序并可自由相互联结.

循环设定：每组运转程序可执行999回或无限次数循环之返覆执行.且可于该运转程序再分割出4组段数来执行额外之部份循环.

操作模式：具定值/程序/联结等三种运转模式可符合各种温湿度测试条件之执行.

控制方式：采智能型微电脑PID+SSR/SCR可自动正逆双向同步输出，控制精度稳定精确，且内含先进之斜率控制逻辑，避免试体结露的先进技术.

曲线显示：设定值及实际值曲线实时显示，当温湿度时间及循环次数等数据设定完成时，可立即取得相关数据之设定曲线，运转中亦可获知实际运转曲线之绘制画面.

预约启动：所有测试条件皆可设定预约开机运转之功能，可由年、月、日、分来设定预约之执行时间.

操作锁定：系统运转中，可经由锁定启停之功能按键，以防止其它人员误触而造成系统关机之不便.

停电复归：具断电记忆装置及复电时机台之再启动模式(1)BREAK(中断) (2)COLD(冷机启动) (3)HOT(热机启动)可供选择.

自动回常温：当测试条件运转结束时，可选择设定终了温度(如25℃)以免受测对象因处于原高温或低温状态，而造成取出时之不便.

背光选择：LCD背光灯之开启时间可依个人之工作时段配合设定，便利使用时之操作与监看，并可延长背光灯之使用年限.

安全检知：内建8项全功能之系统侦测感知装置，可确保机台之安全运转.当感知异常故障时，立即切断机台控制电力，并自动显示故障发生时间异常项目及排除对策.

故障病例：可显示记录故障之历史数据，如过去发生故障之原因与发生时间之统计记录.

外部独立保护：独立于主控制器之电子式超温保护装置，可设定受测对象之温度上限保护，以达多重保护之功能.

显示切换：具中文 / 英文之显示字幕可自由切换.

高低温试验箱安全保护装置

安全保护装置

1.附有无熔丝保护开关NFB.

2.附机械式超温保护装置.

3.缺水保护装置.

4.冷冻压缩机过负载保护装置.

5.电流超载保护装置.

6.自我检知8点故障对策显示.

7.附电子式超温保护装置.

8.附机房散热通风装置.

9.附短路保险丝.

高低温试验箱设备使用条件

场地：地面平整，通风良好，不含易燃、易爆、腐蚀性气体和粉尘.

附近没有强电磁辐射源.

室内环境条件：温度: 5℃～35℃.

相对湿度: ＜85%RH.

气压: 86～106kpa.

排水口：设备附近备有排水地漏.

高低温试验箱技术能力

校正实验室：

CNAS国际互认第三方标准温度、湿度校准实验室:

1.送原厂CNAS实验室校正:

铂金电阻Sensor.

热电偶Sensor.

其它相关温度表.

2.到客户工厂校准.
