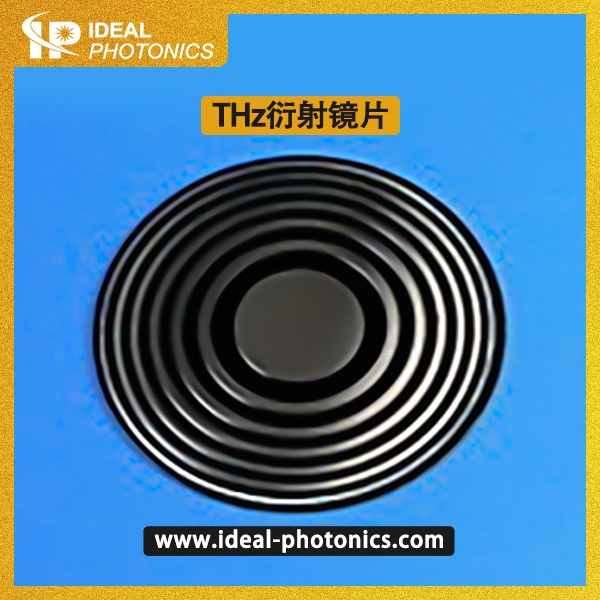

THz衍射镜片
在很多THZ应用中都要求对光束进行处理。目前常采用的的方法是抛物柱面镜和衍射光学元件。尽管衍射光学元件是*近才开始采用的,但是仍有不少人采用,因为它可以实现THZ波的空间分布的改变。
为了满足THZ波段的衍射需求,我们提供下列衍射光学元件(DOE):
- THz Fresnel 透镜
- THz 光束分配器
主要参数
*衍射效率是某个衍射级的衍射光和入射光的比例。我们的衍射元件可以实现**达到96%的衍射效率。
THz Fresnel 透镜
Fresnel透镜是*简单的衍射元件,用以聚焦单设THz波。该透镜不像其他衍射透镜一样会产生球差。
衍射透镜有两个焦距:一个主焦距,一个次焦距。主焦距I1/I的衍射效率是40%,次焦距I2/I的衍射效率<3.6%,这个已经在实验中得到了证明。用自由电子激光器作光源,矩阵探测器来探测的实验已经证明了这一点。
生产焦距从100mm甚至更长的透镜是有可能的,焦距的公差是5%。
我们可以用公式X=1.22*λ*F/D 来计算Airy disk的尺寸,这里λ是波长,F是焦距,D是光学直径。
THz 光束分配器
光束分配器可以把入射波改变成特定功率空间分布的几个电磁波。(+1和-1级)衍射效率为40(+/-2)%,其他的<5%,衍射角可以从20度到80度。
